Instructions pour l'ensemble d'assemblage de la poignée intermédiaire (2303-0347KIT)
Préparation : |
- Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.
Outils : |
- Petit tournevis à tête plate
Instructions : |
 |
 |
|

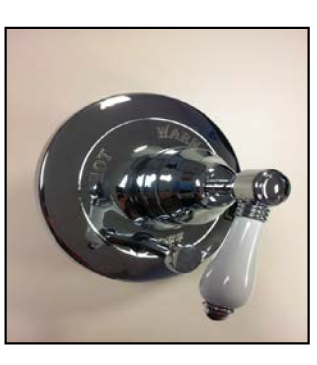

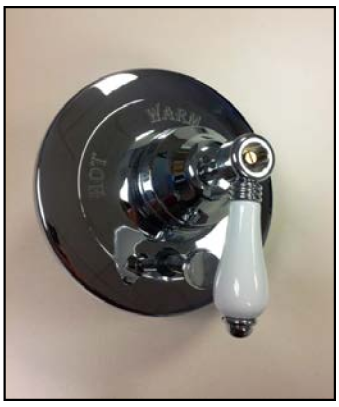

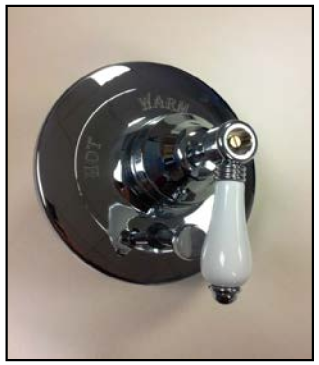

Enlevez le capuchon central de la poignée. Tournez la vis en laiton dans le sens antihoraire de la poignée et enlevez la vis ainsi que la rondelle. Enlevez la poignée du boitier. |
 |

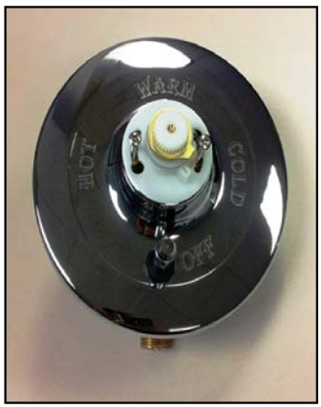

Enlevez le boitier de la garniture. Enlevez le frein intégré de chaud de l'assemblage de la poignée intermédiaire et mettez-le de côté. Enlevez l'assemblage de la poignée intermédiaire existant en tournant les vis sur la droite et sur la gauche dans le sens antihoraire.
|
 |
|
Remplacez l'assemblage de la poignée intermédiaire. Remplacez les vis. Vissez dans le sens antihoraire pour serrer. Faites glisser la butée d'eau chaude en laiton sur l'assemblage de la poignée intermédiaire, en plaçant la cheville en laiton à droite de la butée en plastique. |
|

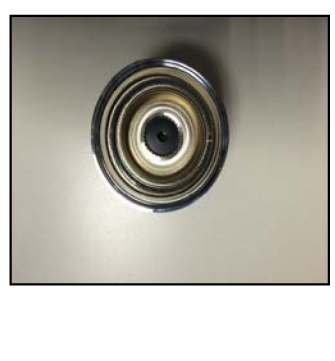

Insérez la cale d'espacement noire sur le dessous du boitier et pressez-la à sa place. |
 |

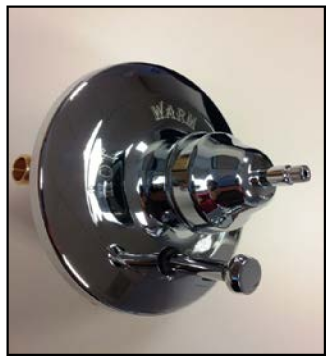

Remplacez le boitier sur la garniture et remettez la poignée à la position de 6 heures, avec la cannelure vers le bas. |
 |
|
Remplacez la rondelle et la vis en laiton sur la poignée et serrez dans le sens horaire. |
 |

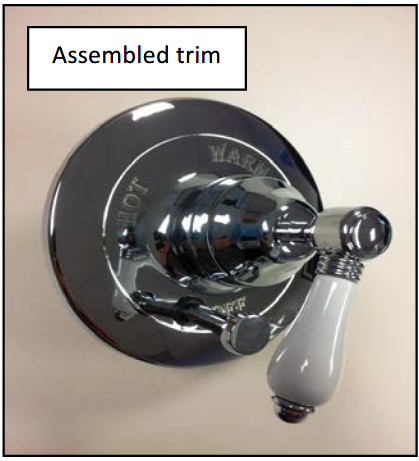

Remettez le capuchon central. |
 |
