Instructions d'assemblage de la pompe L650C

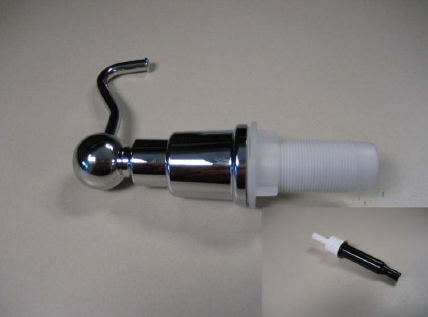

1) Enlevez la partie (A) de l'écusson (B) en tirant vers le haut avec une force manuelle ferme. Notez que la base (B) devrait rester connectée au comtoir et une paille, non montrée, sera connectée au bas de l'assemblage de pompe. Enlevez la paisse et mettez-la de côté. Nul besoin de démonter (B) pour atteindre la pompe.

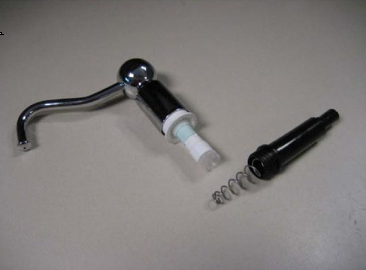

2) Dévisser la partie inférieure de la pompe de la partie supérieure qui comprend la tête de pompe, en tournant dans le sens antihoraire.

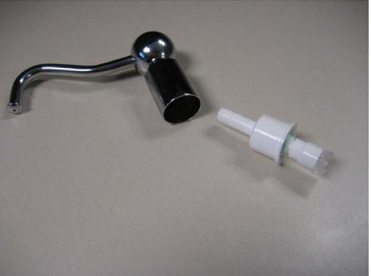

3) Retirer le capuchon de pompe en plastique de la tête de pompe en laiton et le jeter.

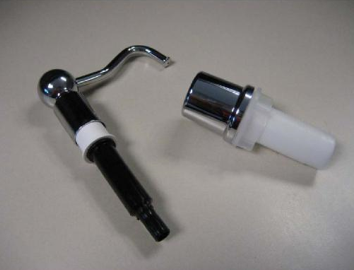

Remarque : une paire de pinces peut être nécessaire pour retirer la pompe par le haut.

4) Prendre la nouvelle pompe (LS550AP) et dévisser la partie supérieure de la partie inférieure, comme indiqué à l'étape 2.

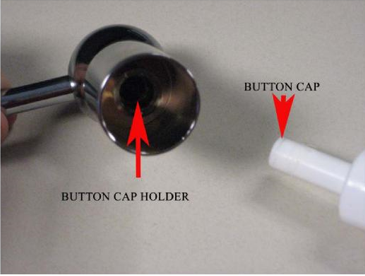

5) Pousser le capuchon du bouton de la pompe dans le support du capuchon du bouton dans la tête de pompe en laiton.

5a) Il est plus facile de l'assembler en plaçant l'ensemble de la pompe sur une surface lisse, puis en poussant à la main la tête de pompe vers le bas sur l'ensemble de la pompe.

6) Reprendre la partie inférieure de l'assemblage de la pompe et la revisser sur la partie supérieure en tournant à la main dans le sens horaire. Vérifier que le ressort est bien à l'intérieur (la plus grande extrémité tournée vers le bas).

7) Connecter la paille, non illustrée, au bas de l'ensemble de la pompe et la réinsérer dans l'écusson sur le comptoir.
