Instructions d’installation pour Éviers encastrés en acier inoxydable

INSTRUCTIONS D’INSTALLATION DES ÉVIERS ENCASTRÉS

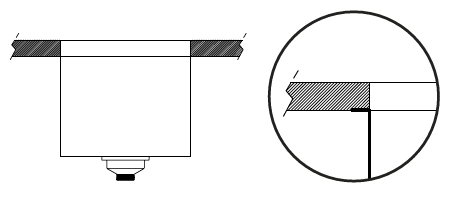

Ces instructions concernent l’installation des éviers en acier inoxydable ROHL encastrés Comme son nom l'indique, ce type d'évier se place sous le comptoir. Les éviers encastrés ROHL peuvent être installés avec trois types d’embrasure différents : positif, négatif ou sans embrasement. Le résultat obtenu est différent avec chaque type d'encastrement (voir le diagramme). Il est nécessaire de choisir le type d'installation avant de commencer les travaux.

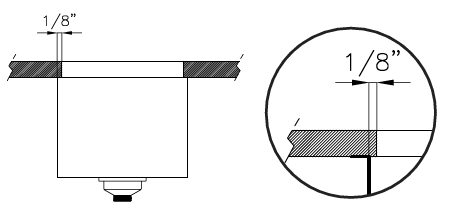

Exposition positive : Le bord du comptoir est à environ 1/8 po du bord de l’évier, exposant ainsi le bord de l’évier. Tous les éviers encastrés ROHL sont dotés d’un rebord fini de 1 po.

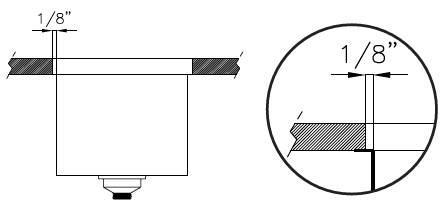

Exposition négative : Le comptoir s’étend sur le bord de l’évier de tous les côtés d’environ 1/8 po. Avant de réaliser la découpe pour ce type d'installation, veuillez confirmer que les accessoires, tels que les passoires ou les planches à découper, seront adaptés.

Pour obtenir une découpe parfaite, veuillez utiliser le fichier dwg du profil de découpe, qui se trouve sur le site Web de Rohl. L'évier peut également être utilisé comme guide pour la découpe. Pour de meilleurs résultats, Rohl recommande que les éviers sous comptoir soient installés par un professionnel. Inspectez votre évier pour détecter toute trace d'endommagement avant de commencer les travaux. N'installez pas un évier endommagé.  Rappelez-vous qu'il est de la responsabilité de l'installateur de respecter la règlementation locale concernant la plomberie et la construction.

Rappelez-vous aussi que la garantie sera considérée comme nulle si les présentes instructions ne sont pas respectées.

Les instructions suivantes concernent l'installation d'un évier en acier inoxydable Rohl sous un comptoir solide seulement. L’épaisseur minimale du matériau du comptoir doit être de 1/2 po. Cependant, la présence d’un contre-châssis de 1o autour de l’évier est conseillée.

Les exigences varient pour l'installation sur des comptoirs en granite, en marbre ou en pierre. Veuillez vous rapprocher de votre fabricant pour plus de détails.

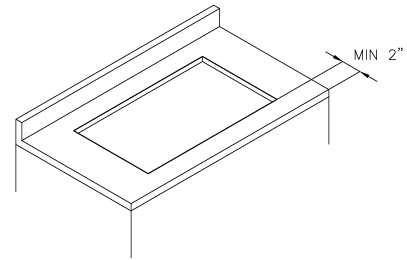

ÉTAPE 1 (recommandé uniquement pour les installateurs professionnels) Créez un gabarit Pour obtenir une découpe parfaite, une FAO (machine assistée par ordinateur) peut être utilisée; le fichier DWG correspondant à la découpe se trouve sur le site Web de Rohl. Option alternative : À l'aide d'une équerre, tracez une ligne d'avant en arrière du bas du comptoir pour marquer le centre de l'évier. Tracez une ligne parallèle au bord avant du comptoir pour indiquer l'emplacement de l'évier. Normalement, cette mesure est de 2 po à 2-1/2 po de l’avant, selon également le surplomb du comptoir et le type d’évier. Pour créer un gabarit, positionnez l'évier à l'envers sur un panneau de contreplaqué et dessinez une ligne en suivant son périmètre. Assurez-vous de réaliser une découpe à l'intérieur du gabarit afin d'obtenir l'encastrement souhaité. La taille du modèle doit être ajustée afin d’obtenir le type d’embrasure souhaité, autre que le type sans exposition (surplomb ou exposition positive). Découpez le gabarit en contreplaqué en veillant à suivre exactement le rayon du coin.

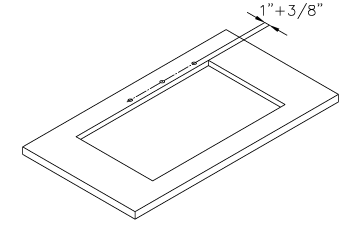

ÉTAPE 3 (recommandé uniquement pour les installateurs professionnels) Fixez les bagues sous comptoir Positionnez l'évier de manière que l'encastrement soit équidistant. Puis percez les trous pour les inserts en laiton au bas du comptoir. Utilisez un foret avec une butée de perçage afin d'éviter que le perçage ne soit trop profond et éventuellement de traverser le comptoir. Pour un matériau de comptoir de 1/2 po, les trous doivent avoir une profondeur de 3/8 po. Utilisez quatre bagues sur le côté long de l'évier et trois bagues sur le côté court. Les trous doivent être percés à 1 po du bord de la découpe.

REMARQUE : Le clip mesure 3/4 po de large et 2-3/4 po de long. Elle peut être plus longue dans certains cas. Si c'est le cas, fabriquez un renfort en bois ou en matériau de surface solide, collez-le contre l'évier et vissez-le dans la paroi du placard (cette opération doit être effectuée sur place). Assurez-vous que la vis ne traverse pas l'autre côté du placard.
