HRK-2000 Raccordement à la tige de montage filetée du robinet
Préparation |
Outils requis :
- Coupe-tubes,
- Papier de verre moyen de grain 120
Fermez l’alimentation en eau du robinet : Important : Coupez l’alimentation en eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.
Légende |
 |

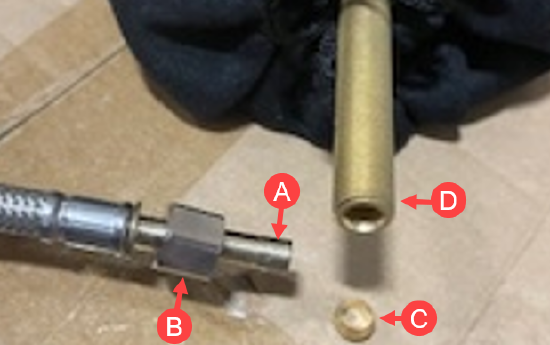

A : Boyau flexible HRK-2000 Tube de 1/4po B : Écrou de compression HRK-2000 C : Manchon de compression HRK-2000 D : Tige filetée de montage de robinet |
Explication |
Il s’agit d’une solution fournie pour connecter le HRK-2000 à une tige filetée de robinet de filtration si vous ne pouvez pas utiliser les connecteurs à emboîtement du système de filtration. Cela connectera le boyau flexible de filtration directement dans la tige filetée et nécessitera que le tube Flex Hose de 1/4po soit coupé.
|

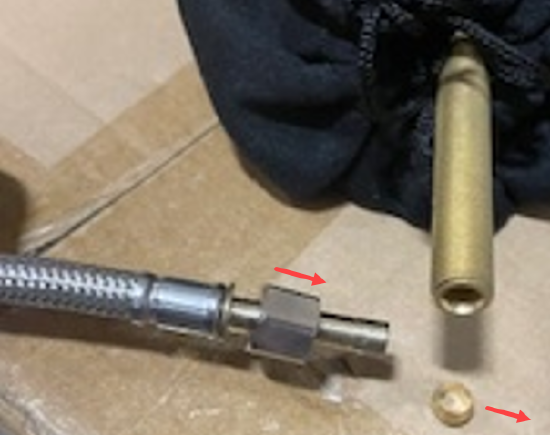

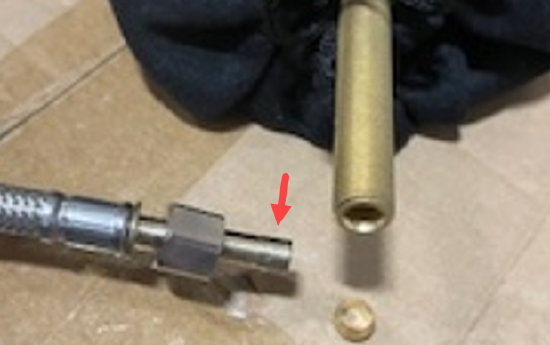

L’extrémité du tube du boyau flex HRK-2000 (indiquée par la flèche rouge) est d'environ 0,25 mm plus grand que le milieu du tube. |
Pour cette raison, si le tube n'est pas coupé, il ne rentrera pas dans la tige de montage filetée du robinet comme indiqué ci-dessus. |
Instructions |
|
Étape 1 :
Faites glisser le manchon de compression Olive et l’écrou du tube du boyau flexible HRK-2000. |
Étape 2 :

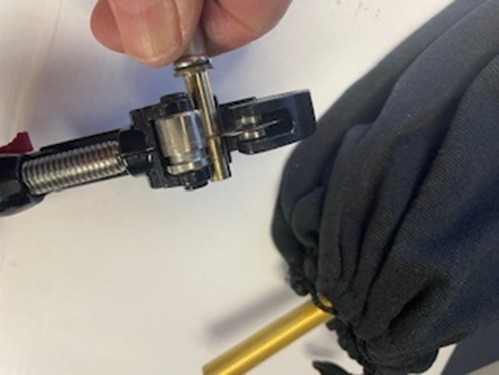

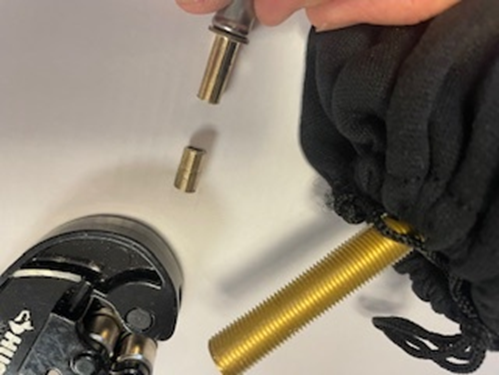

À l’aide d’un coupe-tube ou d’un outil similaire, coupez la plus grande extrémité du tube. **Assurez-vous de ne pas trop couper, car vous devez laisser suffisamment de longueur de tube pour pouvoir réinstaller l’écrou de compression et le manchon de compression. |
Étape 3 :
La coupe doit être carrée pour éviter les fuites. Utilisez du papier sablé pour limer les bords des tuyaux. |
|
Étape 4 :

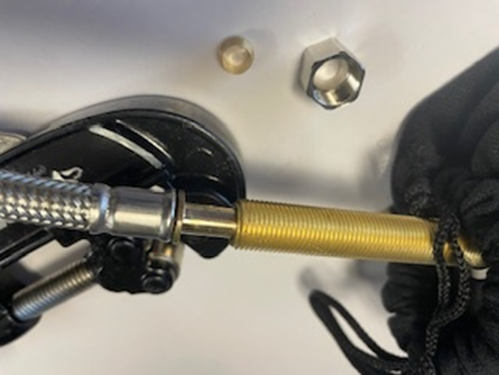

Testez-le pour vous assurer que le tube coupé s’insère dans la tige filetée de montage du robinet. |
Étape 5 :

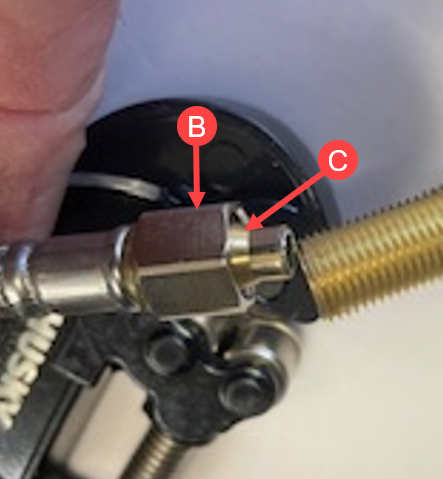

Assemblez en faisant glisser l’écrou de compression d’abord sur le tube coupé, puis le manchon de compression. Serrez l’écrou de compression pour faire un joint et testez les fuites. |
