CU720, LV720, AC720 et WA720 : problèmes d’empilement de garnitures

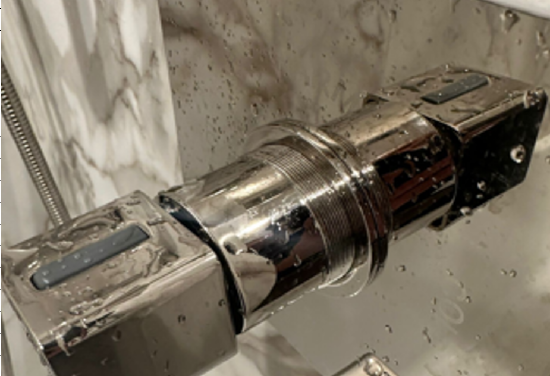

Image d’une séquence d’installation incorrecte |
Sur cette photo ci-dessus, l’anneau en laiton a été mis en premier et pousse les autres pièces loin vers l’extérieur. Cela est incorrect. Suivez les instructions ci-dessous pour une séquence d’installation correcte des garnitures.
Préparation |
- Toujours couper l'alimentation d'eau principale de la valve avant de commencer.

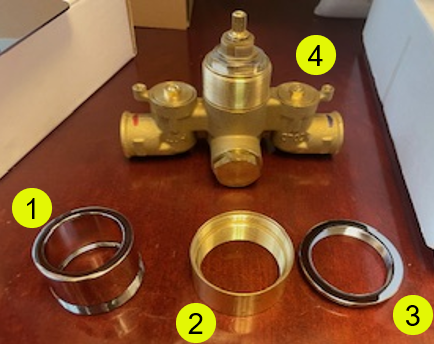

Légende |
 |
|
Instructions |
Étape 1

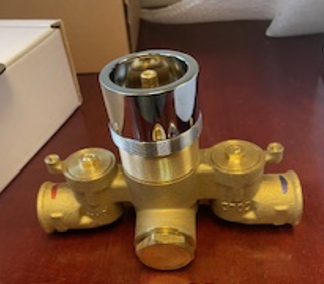

La bague de finition haute (1) a des filets intérieurs au bas. Vissez-la d’abord sur le brut de valve (4) jusqu’à ce qu’elle s’arrête. |
Étape 2
Vissez la petite bague de finition (3) sur les filets intérieurs de la bague en laiton (2). Cela s'installe seulement dans un sens. |
Étape 3

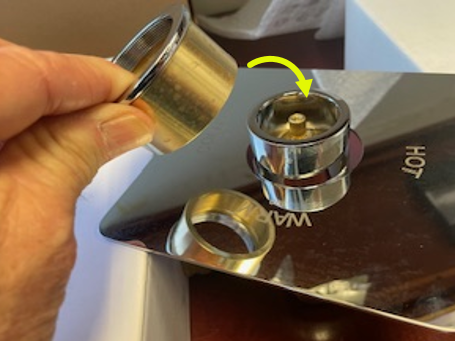

Voici à quoi ressemble l’assemblage de la bague en laiton/petite bague de finition. |
|
Étape 4
Faites glisser la plaque frontale autour de la bague de finition haute (1), puis insérez l’assemblage de la bague en laiton/petite bague de finition à l’intérieur du trou de la bague de finition haute (1) et vissez-la sur les filets extérieurs restants du corps du brut de valve. Cela maintiendra la plaque de finition en place. |
Étape 5
Lorsque le tout est vissé complètement, la bague de finition haute dépassera d'environ 1 po. |
Informations supplémentaires

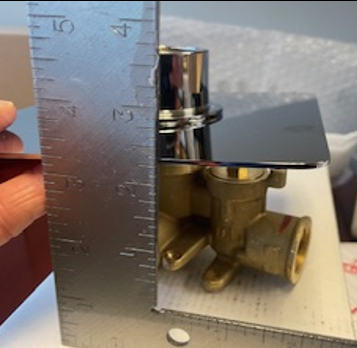

Le minimum de l’arrière de la valve à la plaque de finition est d’environ 3-1/4 po |
|
