U.57 Douchette et connexion de boyau
Connexion du boyau CY57 et de la douchette |
|
Raccord de boyau
|
Rondelle
|
Adaptateur
|
Rondelle
|

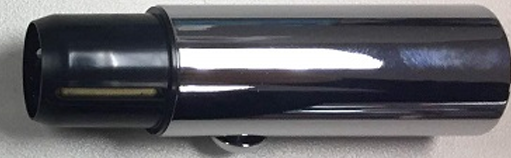

Douchette
|
 |

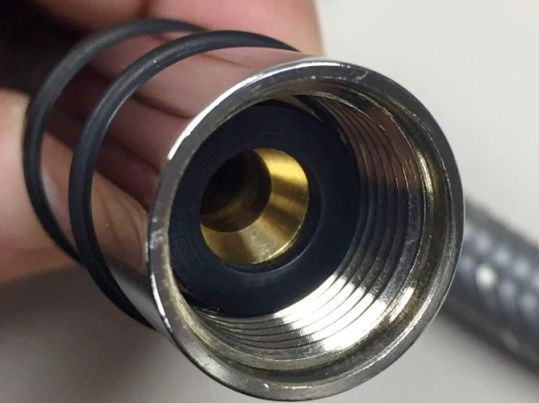

Insérer la rondelle dans l'extrémité femelle du boyau. |
 |

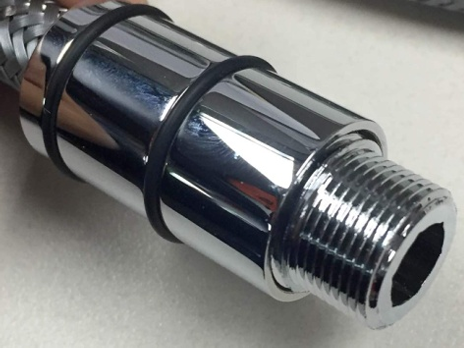

Filetage de l'adaptateur |
 |

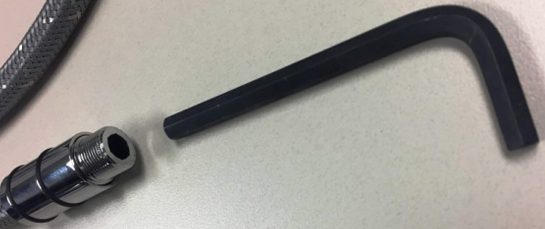

À l'aide d'une clé Allen de 8 MM, serrer l'adaptateur dans le boyau. |
 |

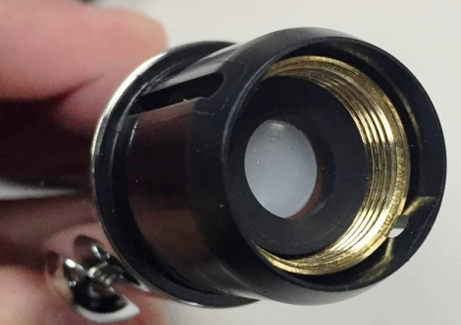

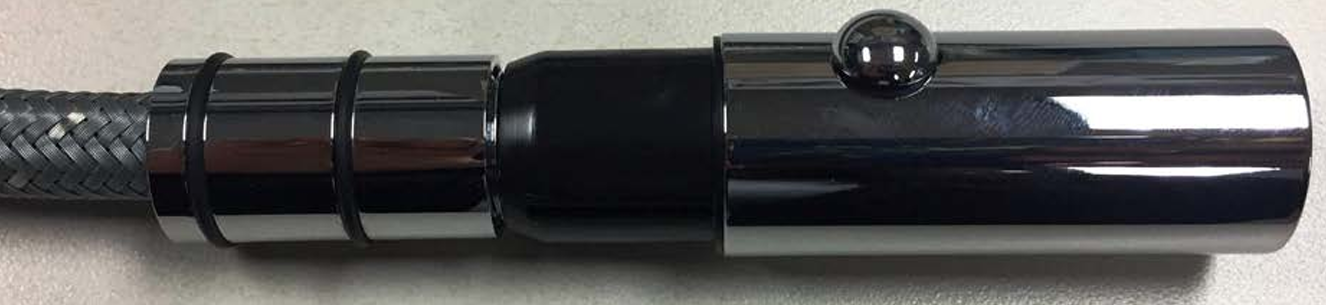

Insérer la rondelle dans l'extrémité femelle de la douchette et la visser sur l'adaptateur et le boyau. |
 |
