Instructions de remplacement de la cartouche CU253
Outils nécessaires : clé Allen de 2 mm, clé Allen de 3 mm, grande clé à molette, outil à bord plat
Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.
Démontage de la poignée : |
|

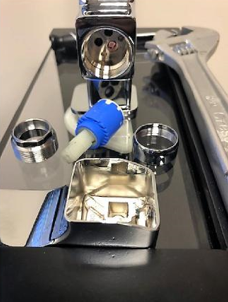

Repérer le petit capuchon situé sur la face inférieure/arrière du levier. À l'aide d'un outil à bord plat, retirer délicatement le capuchon du robinet. À l'aide d'une clé Allen de 2,5 mm, tourner la vis de réglage dans le sens antihoraire pour desserrer (il n'est pas nécessaire de retirer la vis de réglage). |
|
|
|
Retirer le levier de la tige de la cartouche et l'éloigner du robinet. |
 |
Retrait de la cartouche : |
|

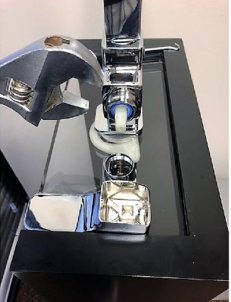

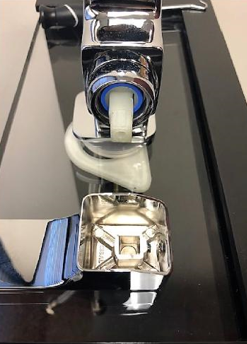

Dévisser à la main la bague de couverture finie et la retirer. À l'aide d'une grande clé à molette, faire tourner l'écrou de la cartouche dans le sens antihoraire pour le desserrer. Continuer le retrait de la cartouche à la main. Retirer la cartouche. Rincer les fournitures et les orifices des robinets pour assurer un débit suffisant sur la cartouche de remplacement. |
 |
 |

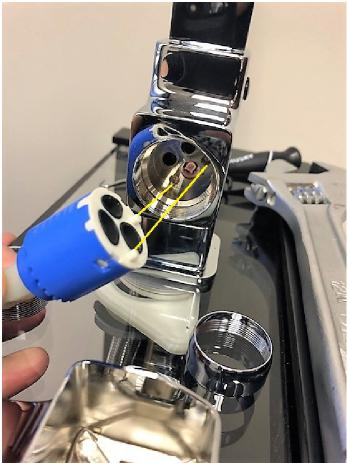

| Installer la nouvelle cartouche en alignant les chevilles situées à la base de la cartouche avec les entrées de chevilles situées dans le corps du robinet. En maintenant la cartouche en place, serrer l'écrou de la cartouche et continuer les étapes précédentes, en sens inverse. |  |
