Remplacement des cartouches R7515 et 7504

Dernière mise à jour
Save as PDF

Préparation :

Avant de commencer : Gardez les vannes d’alimentation d'eau fermées pendant le processus. Pour obtenir de l’aide, reportez-vous à l’article « Comment couper l’alimentation d'eau du robinet en toute sécurité ».

Avant de retirer la poignée, rassemblez les outils appropriés pour aider à protéger la finition du robinet et éviter tout dommage accidentel pendant le démontage. L’utilisation des bons outils garantira également que la réparation peut être effectuée de manière sûre et efficace.

Clé Allen 2.5mm
Clé à molette

Démontage de la poignée :

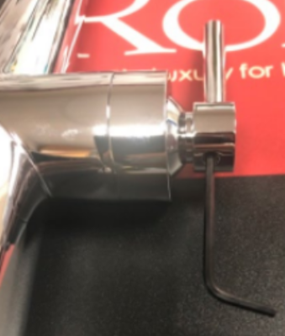

Repérez la vis de réglage Allen sous la poignée. À l’aide d’une clé Allen de 2,5 mm, tournez la vis de réglage dans le sens antihoraire pour la desserrer. La vis de réglage n’a pas besoin d’être complètement retirée; Desserrez-le juste assez pour permettre à la poignée d’être retirée en toute sécurité.
Une fois la vis de réglage desserrée, dévissez le collet décoratif en le tournant dans le sens antihoraire. Ensuite, retirez délicatement la poignée et le collet décoratif du corps du robinet. La poignée et le collet sont conçus pour être retirés ensemble en un seul assemblage. Soyez prudent lors du retrait pour aider à protéger la finition du robinet contre les dommages.

Retrait de la cartouche :

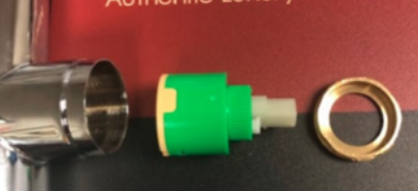

À l'aide d'une grande clé à molette, faites tourner l'écrou de la cartouche en laiton dans le sens antihoraire pour le desserrer et continuez le retrait à la main.

Référez-vous au guide de nettoyage et de rinçage du corps du robinet et de la douche pour obtenir des instructions de nettoyage détaillées. 

Installation de cartouche

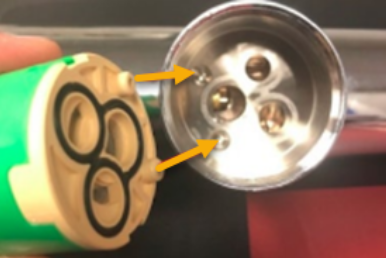

Alignez les deux languettes situées sous la nouvelle cartouche avec les entrées à deux languettes dans la cavité du robinet et insérez la cartouche.

À la main, tournez l’écrou de la cartouche en laiton (non illustré sur l’image) dans le sens des aiguilles d’une montre pour serrer.

À l’aide d’une grosse clé à molette, faites tourner d’un quart de tour et ouvrez l’eau pour tester. Si une fuite se produit, continuez de tourner d'un ¼ de tour jusqu'à ce que la fuite disparaisse. Ne serrez pas trop l’écrou de la cartouche.
