Instructions d'installation de la garniture pour valve pression équilibrée

  1. Dernière mise à jour
  2. Save as PDF

Pour les modèles A1400, A2400, A1500, A2500, AC100, AC200, U.1000, U.2000
utilisés avec les valves pression équilibrée RMV-1 et RMV-2

Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure. Consultez le lien suivant pour plus d’informations sur la façon de couper votre alimentation en eau en toute sécurité.

Préparez la valve :

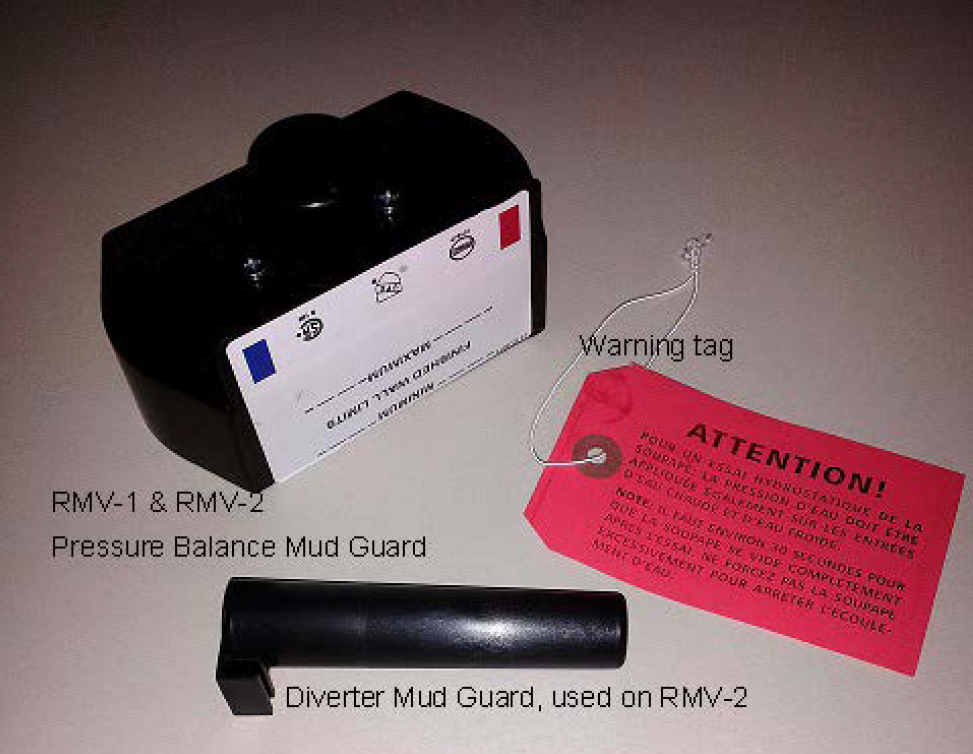

  • Dévissez les deux vis situées sur chaque côté du mécanisme d'entraînement en plastique blanc pour retirer le garde-boue.

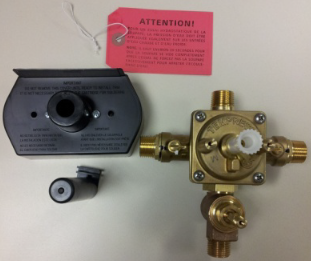

  • Retirez l'étiquette d'avertissement de la valve si elle y est toujours.

  • Retirez le gabarit de la tige du déviateur, le cas échéant.

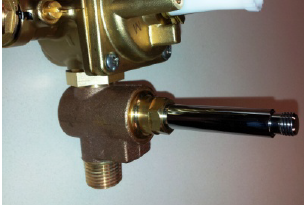

  • Sur le sous-assemblage du déviateur, enfilez la tige finie du déviateur sur la tige du déviateur en laiton.







  • Enfilez la douille finie du déviateur dans le sous-assemblage du déviateur.

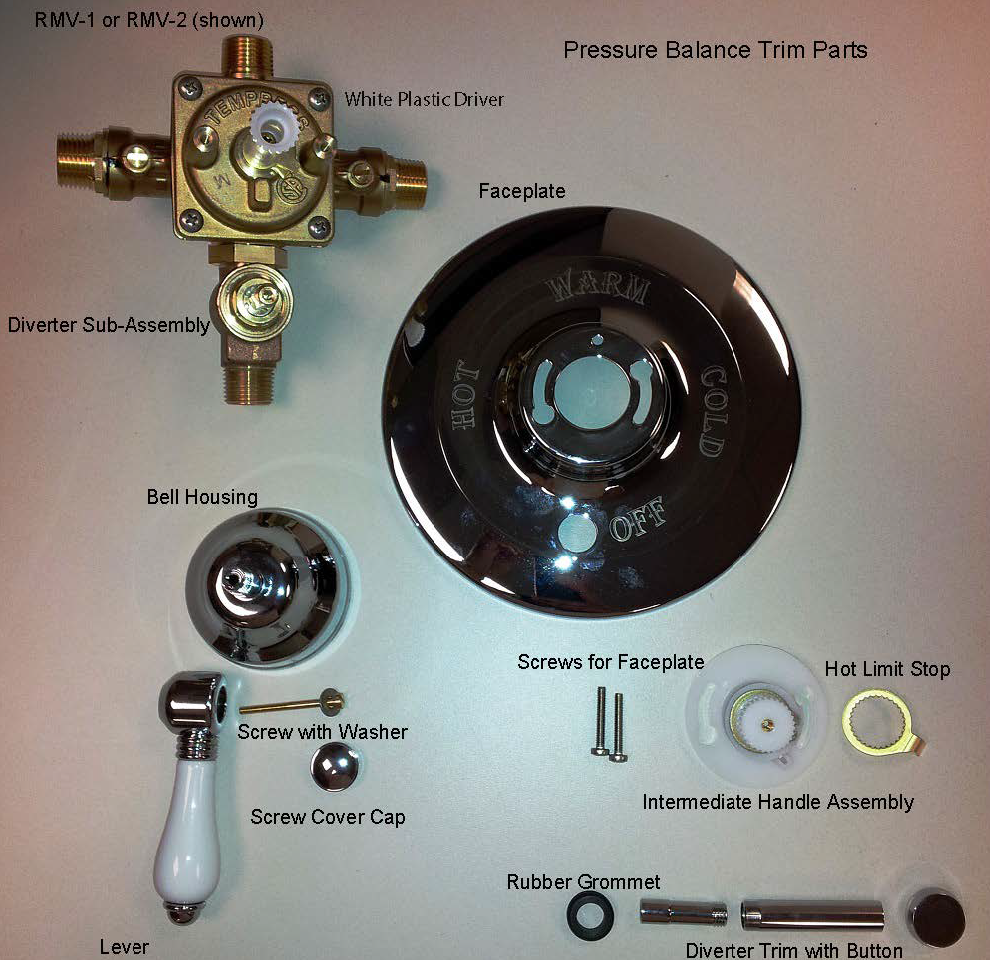

Préparez la garniture :

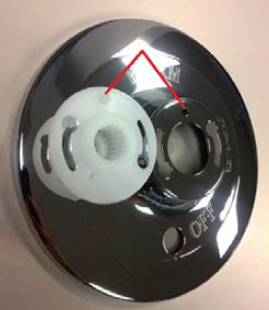

  • Alignez le tourillon à l'arrière de l'assemblage de la poignée intermédiaire en plastique avec le trou du tourillon situé sur la plaque de finition et fixez l'assemblage de la poignée intermédiaire en place.
  • Faites glisser la butée d'eau chaude en laiton sur l'assemblage de la poignée intermédiaire, en plaçant la cheville en laiton à droite de la butée en plastique.

  • Insérez l'œillet en caoutchouc noir dans le trou du déviateur situé sur la plaque de finition.

  • Placez la garniture contre la valve. En maintenant l'œillet en caoutchouc en place, placez la tige du déviateur dans le trou de la plaque de finition.

  • Alignez le mécanisme d'entraînement en plastique blanc de la valve sur les cannelures de l'assemblage de la poignée intermédiaire sur la garniture.

  • Insérez les deux vis à travers l'assemblage de la poignée intermédiaire et serrez-les dans les trous de la valve. Évitez de trop serrer.

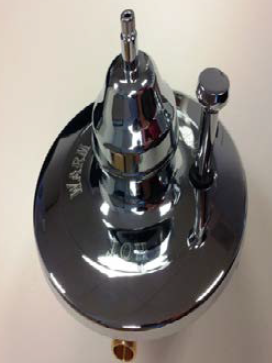

  • Enfilez le bouton du déviateur dans les filetages apparents de la tige finie du déviateur.



  • Placez le boîtier en forme de cloche sur l'assemblage de la poignée intermédiaire.

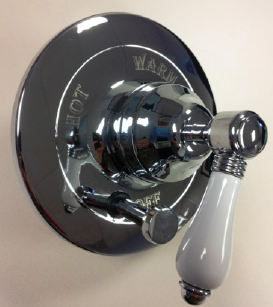

  • Placez la poignée sur le boîtier en forme de cloche à 6 h en disposant le côté cannelé contre le boîtier.

  • Insérez la vis en laiton avec la rondelle dans la poignée et serrez.
  • Enfoncez le cache-vis dans la poignée.
