Instructions de remplacement de la cartouche C3009D35

Dernière mise à jour
Save as PDF

Pour le(s) modèle(s) : A3650, A3650WS, A3650/6.5, A3650/6.5WS, A3650/11, A3650/11WS

Outils nécessaires :Tournevis Phillips et grande clé à molette

Motif(s) de remplacement de la cartouche :

**Veuillez contacter le service client au 800 777 9762** si vous ne rencontrez pas les problèmes suivants :

Mouvement raide entre les positions ON et OFF ou Chaude et Froide
En position OFF, l'eau fuit du bec

Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.

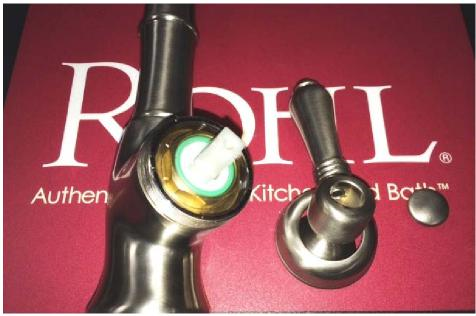

Retrait du levier :

Retirer l'écrou fini du robinet en le faisant tourner dans le sens antihoraire.

Retirer le capuchon fini de l'assemblage de poignée.

Afin de desserrer l'assemblage de la poignée pour le retirer, utiliser un tournevis Phillips pour faire tourner la vis située à l'intérieur de l'assemblage de poignée dans le sens antihoraire.

Faire tourner l'écrou fini dans le sens antihoraire afin de desserrer et de retirer l'assemblage de poignée et l'écrou fini de la tige de la cartouche.

Retrait de la cartouche :

À l'aide d'une grande clé à molette, retrouver les deux côtés plats de l'écrou de la cartouche en laiton et le retirer en le faisant tourner dans le sens antihoraire.

Retirer la cartouche.
Purger les lignes d'alimentation.

Remplacement de la cartouche :

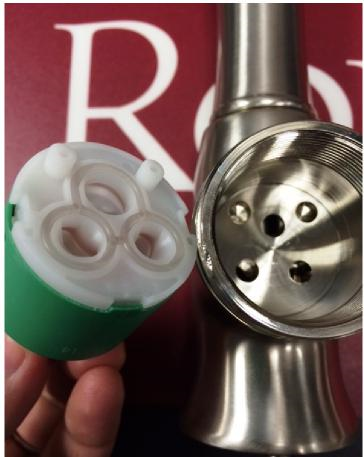

Installer la nouvelle cartouche en veillant à aligner les deux crochets situés au bas de la cartouche sur les deux fentes ouvertes du robinet.

Serrer l'écrou de la cartouche en laiton à la main, puis faire un quart de tour en utilisant une grande clé à molette. Essayer la nouvelle cartouche avant d'installer l'assemblage de poignée. En cas de fuites, continuer à serrer l'écrou de la cartouche en laiton en effectuant un quart de tour à la fois jusqu'à ce que la fuite cesse.

Un serrage excessif de l'écrou de la cartouche en laiton risque d'endommager la cartouche. Il est recommandé d'effectuer un quart de tour.

Installer l'assemblage de poignée en inversant les étapes.
