C3009 : instructions de remplacement de la cartouche

Probleme : le levier de contrôle fonctionne bien mais le robinet continue de fuir.

Solution :  remplacer la cartouche de mélange.

Outils requis :

• Clé Allen 3 mm
• Clé à molette, large ou ajustable

Préparation :  Coupez l'alimentation d'eau à la conduite principale ou sous l'évier.

1.  Enlevez le bouchon (1).

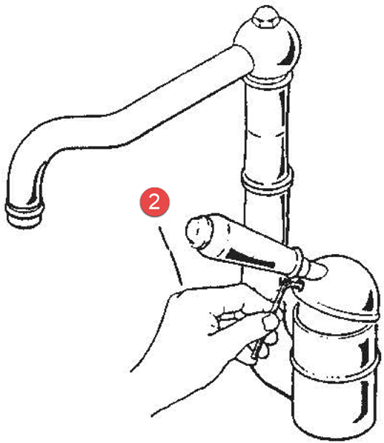

2. Utiliser une clé Allen de 3 mm pour desserrer la vis de blocage du levier de contrôle (2) et enlever le levier.

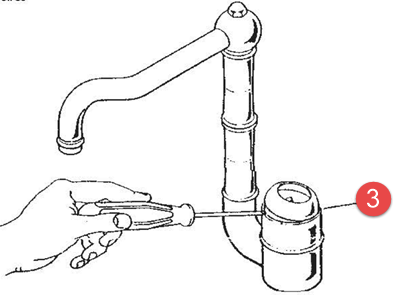

3.  Enlever le capuchon de l'écrou à œil (3).

4.  Dévisser et enlever l'écrou à œil (4) qui maintient la cartouche.

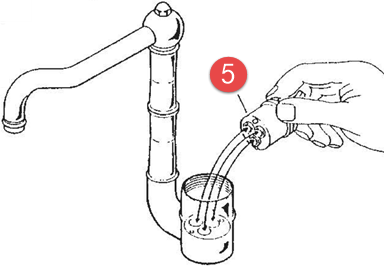

5.  Enlever la cartouche de mélange (5).

6.  Assembler la nouvelle cartouche (5) dans le corps mélangeur à levier unique, en s'assurant qu'il soit bien positionné, comme indiqué sur l'illustration.

Remontez le mélangeur et serrez l'écrou à oeil (4) qui maintient la cartouche avec une force de 16 +/- Nm, puis vérifiez que tout fonctionne bien.
