Guide de réparation du robinet de bain autoportant XX33

Dernière mise à jour
Save as PDF

Cet article explique comment aligner correctement les tubes internes à l'intérieur du corps pour résoudre le problème du robinet de bain autoportant modèle XX33 qui goutte à travers la poignée de la douchette même après le remplacement de la cartouche.

Préparation :

Important : Coupez l'alimentation d'eau au robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.

Outils recommandés : clé Allen de 2, 5 mm et 2 mm, tournevis cruciforme, clé à molette

Instructions :

Image # 1

Retirez la poignée (1) et le dôme de la cartouche (2) et dévissez la cartouche supérieure (3}).
Dévissez le support de la douchette (5) (partie décorative uniquement).
Tirez vers le haut la bague décorative à la base du robinet.
Dévissez les huit vis (8) à la base du robinet. Retirer le robinet de son support

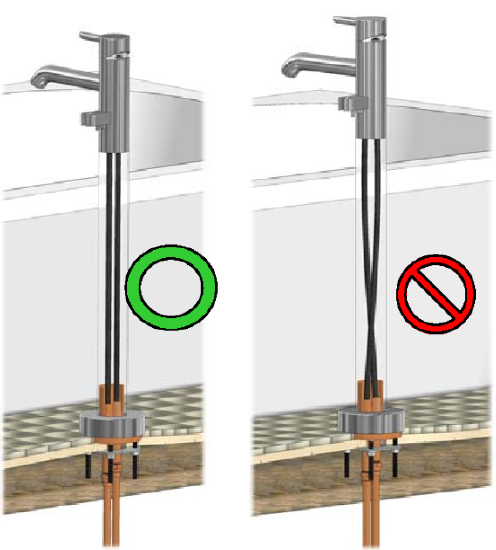

À l'aide d'une lampe de poche, redressez les boyaux à l'intérieur du robinet pour vous assurer qu'ils ne sont pas tordus (Image #2).

Image # 2

F. Réinstallez le robinet. Vérifiez soigneusement le positionnement des boyaux.

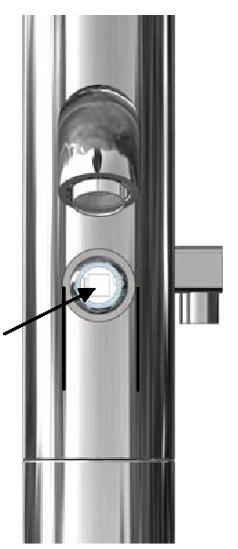

G. Assurez-vous que la cartouche et la poignée située sous le bec sont centrées dans l'ouverture (Image #3) avant de réinstaller la cartouche supérieure (3 ), le dôme de la cartouche (2) ainsi que la poignée (1).

H. Réinstallez le support de la douchette à main (5)

I. Vérifiez que le robinet fonctionne correctement.

Image #3
