2 Entretien de poignée de la valve thermostatique REP22-32 ANCIENNE

  1. Dernière mise à jour
  2. Save as PDF

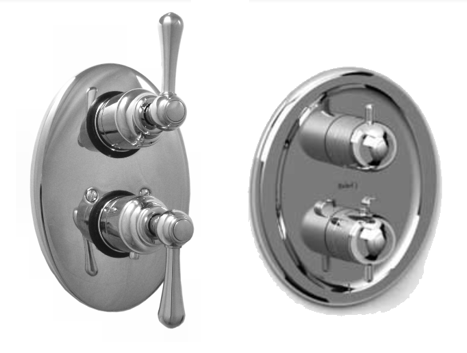

Cet article explique comment nettoyer ou enlever les cartouches et vérifier les valves sur la valve de poignée 2 thermostatique (avant octobre 2008)
Préparation :

Important : fermer l'alimentation d'eau au robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure. Les instructions suivantes expliquent comment enlever la poignée de température et la plaque de finition pour la valve de collection TS. Si votre valve de douche n'est pas semblable et si vous n'avez pas déjà votre page de composantes de valve, contactez-nous.

  • Outils recommandés : la poignée nécessite soit une clé Allen de 2.5 mm ou un tournevis Phillips, une clé à cliquet de 13 mm ratchet ou 1/2 po, clé ajustable
Instructions :
Nettoyer ou remplacer la cartouche thermostatique

Entretien pour la cartouche de température de la valve thermostatique

  1. Fermez toutes les sources d'eau.
  2. Enlevez les capuchons des poignées (8).
  3. Enlevez les poignées (6) en dévissant les vis d'assemblage (7).
  4. Dévissez la vis du capuchon (4) et la vis d'assemble (3) de la plaque décorative (2) et enlevez-la.
  5. Dévissez les manchons (5)
  6. Dévissez la cartouche (1) en utilisant un écrou exagonal.

a. Pour les valves 1/2, il y a une entretoise en laiton (9) qui doit être enlevé en dévissant la vis de réglage (10) sur le côté.

  1. Inspectez la cartouche de température (1). Selon l'état de la cartouche de température, nettoyez-la ou remplacez-la.
  2. Vissez la cartouche de température (1), serrez modérément (assure-vous qu'il n'y ait pas de fil de la crépine superposant les joints 0).
  3. Ajuster la température :

a.  Ouvrir toutes les sources d'eau.

b. Insérez la poignée (6) (sans visser) .

c. Testez la température de l'eau à une sortie (douche, bec, etc.), ajustez la température de l'eau en tournant la poignée (6).

d. Enlevez la poignée (6).

  1. Réassemblez la finition de la valve. Positionnez soigneusement le bouton d'arrêt à 12 h (vers le haut).
Nettoyer ou remplacer le clapet anti-retour
clipboard_e2fb82855fb798027a35264f80461ad0f.png clipboard_e965b7e3262d6d40b2551556efc9229eb.png

Entretien du clapet anti-retour

  1. Fermez toutes les sources d'eau.
  2. Dévissez les valves d'arrêt (3) de la valve thermostatique avec un clé à cliquet et une douille de 13 mm. Faites attention à ne pas trop relâcher les ressorts (2) et les pistons (1).
  3. Faites tremper dans une solution de vinaigre et d'eau chaude s'il y a des dépôts calcaires.
  4. Vérifiez les sièges des valves d'arret sur le corps de la valve en s'assurant qu'il n'y a pas de débris.
  5. Réassemblez les valves d'arrêt, assurez-vous que les vis à tête plate dans l'écrou sont complètement dévissées.
