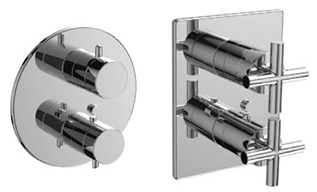

2 Entretien de poignée de la valve thermostatique REP22-32-42 NOUVELLE

  1. Dernière mise à jour
  2. Save as PDF
Cet article explique comment nettoyer ou enlever les cartouches et vérifier les valves sur la valve de poignée 2 thermostatique (après octobre 2008)
Préparation :

Important : fermer l'alimentation d'eau au robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure. Les instructions suivantes expliquent comment enlever la poignée de température et la plaque de finition pour les modèles de valves 3. Si votre valve de douche n'est pas semblable et si vous n'avez pas déjà votre page de composantes de valve, contactez-nous.

  • Outils recommandés : la poignée nécessite soit une clé Allen de 2.5 mm ou un tournevis Phillips, une clé à cliquet de 16 mm ratchet ou 5/8 po, clé ajustable
Instructions :
Nettoyer ou remplacer la cartouche thermostatique
  1. Coupez les alimentations d'eau.
  2. Enlevez les poignées. (Consultez le dessin approprié pour votre type de poignée.)
  3. Dévissez les manchons (3)
  4. Enlevez les capuchons de vis (6), les vis (5) et la plaque décorative (4).
  5.  Au besoin, fermez les clapets anti-retour sur la valve principale.
  6. Dévissez les vis de réglage (1). Réinstallez temporairement la poignée (par ex., 7) sur la cartouche (2) et retirez la cartouche.
  7. Inspectez la cartouche (2). S'il y a des dépôts calcaires dans la cartouche, nettoyez-la dans une solution de vinaigre et d'eau chaude.
  8. Remettez la cartouche (2) en place. Serrez modérément les vis de réglage.
  9.  Ajuster la température :

a. Ouvrir les sources d'eau.

b. Insérez la poignée (par ex., 7) (sans la visser).

c. Testez la température de l'eau à une sortie (douche, bec, etc.) Tournez la poignée pour ajuster à la température d'eau désirée (par ex., 7).

d. Enlevez la poignée (par ex., 7).

  1. Réassemblez la finition de la valve. Assurez-vous de positionnez soigneusement le bouton d'arrêt à 12 h (vers le haut).
Nettoyer ou remplacer le clapet anti-retour




  1. Coupez les alimentations d'eau.
  2. Dévissez les valves d'arrêt (3) de la valve thermostatique avec une clé à cliquet et une douille de 5/8 po (16 mm). Faites attention à ne pas trop relâcher le ressort (2) et le piston (1).
  3. Faites tremper dans une solution de vinaigre et d'eau chaude s'il y a des dépôts calcaires.
  4. Vérifiez les sièges des valves d'arret sur le corps de la valve. Assurez-vous qu'il n'y ait pas de débris.
  5. Réassemblez les valves d'arrêt. Assurez-vous que les vis à tête plate à l'intérieur de l'écrou sont complètement dévissées.
  6. Ouvrez les alimentations d'eau
