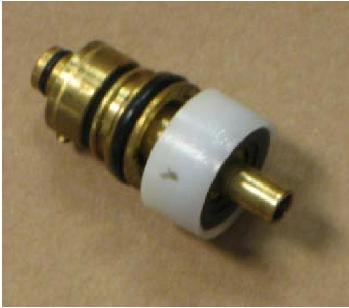

Remplacement du déviateur 913157 dans les robinets IFF

  1. Dernière mise à jour
  2. Save as PDF


Outils nécessaires : Clé Allen de 2 mm, pince à bec effilé et clé à mollette ajustable.

Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.



1. À l'aide d'une clé Allen de 2 mm, enlevez le bec du corps en faisant tourner la vis de fixation à l'arrière du bec dans le sens antihoraire.


2. Utilisez la clé à mollette dans le sens antihoraire pour retirer le fleuron décoratif du bec (assurez-vous de protéger la finition sur le fleuron et le bec).


3.
Retirez l'aérateur de l'extrémité du bec et retirez-le du tuyau en plastique à la main.


4. Démontez le bec pour faire apparaître le tuyau intérieur.


5. Dans la partie inférieure du bec, utilisez la pince à bec effilé pour retirer la cale en plastique en la serrant et en la tirant pour la faire sortir.


6. Utilisez la pince à bec effilé pour faire sortir le déviateur de la partie inférieure du bec.


7.  Veuillez noter l'emplacement des attaches de maintien sur le support du déviateur. Cette étape est importante pour la réinstallation.


8. Retirez le déviateur à la main et mettez-le de côté. Rincez les tuyaux et le robinet.


9. Installez le nouveau déviateur en l'insérant sur les attaches de maintien à la main. Poussez-le dans la partie inférieure du bec. Réinsérez la cale en plastique.

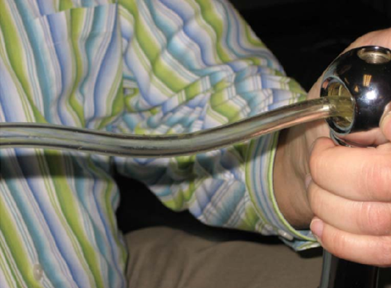

10. Poussez le bec dans le tuyau intérieur et dans la bille du bec.


11. Utilisez la pince à bec effilé pour saisir le tuyau intérieur de l'extrémité du bec et le tirer vers le bas.  Réinsérez l'aérateur.


12. Assemblez à nouveau le bec. Assurez-vous d'aligner la rondelle supérieure sur le trou avec la vis de fixation pour sceller l'ensemble correctement. Faites tourner la vis de fixation dans le sens horaire avec une clé Allen de 2 mm pour serrer et maintenir le bec.
