ZZ93196000 Remplacement de cartouche

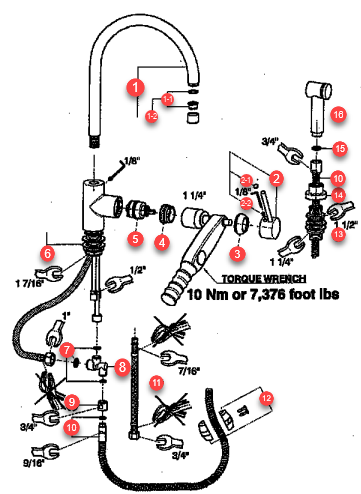

Composantes de rechange

Pos.	Description	Code
1	Bec pivotant	ZZ 94007 0
1-1	Mouseur M.22x1 IA Cascade	ZZ 94361 0
1-2	Cartouche d'aérateur M.22x1 Cascade 1,8 GPM	ZZ 96134 0
2	Levier « LS »	ZZ 94363 0
2-1	Capuchon pour levier	ZZ 93347 0
2-2	Vis en acier inoxydable M.6x6	ZZ 92645 0
3	Cartouche de rosace	ZZ 93351 0
4	Écrou pour valve mélangeuse	ZZ 93353 0
5	Valve mélangeuse	ZZ 93196 0
6	Ensemble d'installation pour levier simple	ZZ 92886 0
7	Joints pour valve de dérivation	ZZ 94364 0
8	Valve de dérivation	ZZ 94365 0
9	Connexion M.15x1	ZZ 94366 0
10	Flex G.1/2 po xM.15x1	ZZ 92774 0
11	Flex M.11x1	ZZ 94368 0
12	Poids en plomb	ZZ 92775 0
13	Support de douchette à main monté sur comptoir	ZZ 94369 0
14	Rosace de douche	ZZ 94370 0
15	Joints pour Flex	ZZ 92714 0
16	Douchette à main	ZZ 94371 0



Remplacement de la valve mélangeuse par des disques en céramique

• Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.
• Retirez la plaque qui recouvre le trou (2-1) et dévissez la goupille de verrouillage (2-2) à l'aide d'une clé hexagonale de 3 mm.
• Retirez le levier et le capuchon (3) en tirant vers le haut.
• Dévissez l'écrou (4) à l'aide de la clé 1 de 1/4 po et retirez la valve mélangeuse (5).
• Insérer la nouvelle valve mélangeuse en vérifiant l'absence de saleté entre la surface plane et les joints.
• Vissez l'écrou (4) avec une clé dynamométrique. La pression correcte est de 10 newtons mètres ou 7,376 pieds-livres. Évitez de trop serrer.
• Insérez le capuchon et réassemblez le levier.
