ENSEMBLE D'EXTENSION ZA00045 POUR LE ZA33BO
Outils : |
Outils nécessaires : Tournevis cruciforme
Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.
|

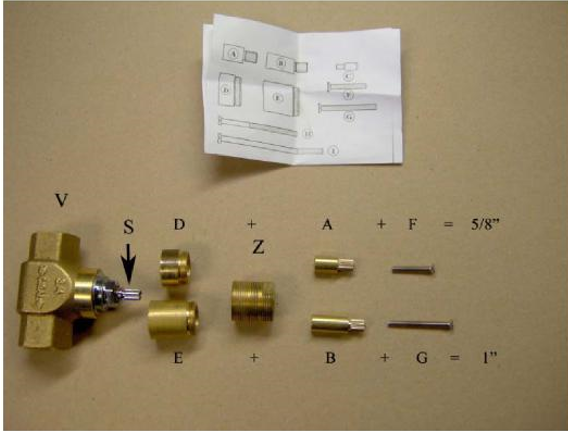

Les instructions suivantes concernent uniquement les extensions de 5/8 po et 1 po de long. 1) Dévisser l'adaptateur (Z) du corps de la valve (V). 2) Pour l'extension de 5/8 po, visser la pièce de rallonge. (D) sur le corps de la valve (V); pour l'extension de 1 po, visser la pièce de rallonge (E) au corps de la valve. (V). 3) Pour l'extension de 5/8 po, fixer la pièce de rallonge (A) avec la vis (F): pour l'extension de 1 po, fixer la pièce de rallonge (B) avec la vis (G) sur la tige (S). Un tournevis cruciforme est requis. 4) Visser l'adaptateur (Z) à la rallonge (D) ou (E), en fonction de la longueur. 5) Fixer la garniture à la valve. |

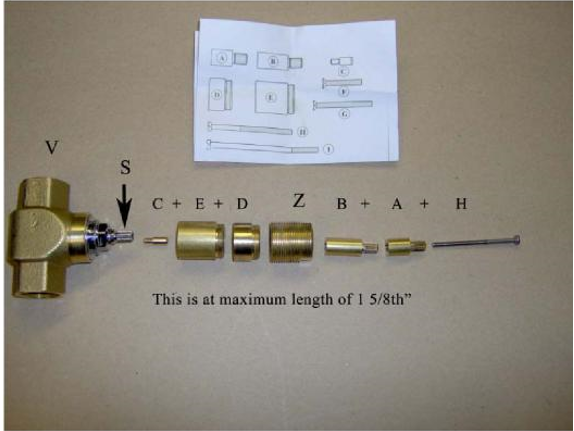

Les instructions suivantes concernent uniquement la rallonge complète de 1 5/8 po. 1) Dévisser l'adaptateur (Z) du corps de la valve (V). 2) Insérer l'adaptateur de vis (C) dans le trou de la tige (S). 3) Fixer l'adaptateur (B) et (A) sur la tige (S) à l'aide de la vis (H). Un tournevis cruciforme est requis. 4) Visser la pièce d'extension (E) à la valve (V). 5) Visser la pièce d'extension (D) à la pièce d'extension (E). 6) Visser l'adaptateur (Z) sur la pièce d'extension (D). 7) Fixer la garniture à la valve. |
