Instructions d'installation de R5980101KIT

Outils nécessaires :

• Clé Allen de 2,5 mm
• Clé à molette de 12 po

 Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.

Pour remplacer la cartouche :

1. Coupez l'alimentation d'eau.

2. Retirez le levier :

a. Retirez le cache-vis rouge et bleu.

b. Insérez la clé Allen de 2,5 mm et desserrez la vis de blocage. Ne la retirez pas complètement

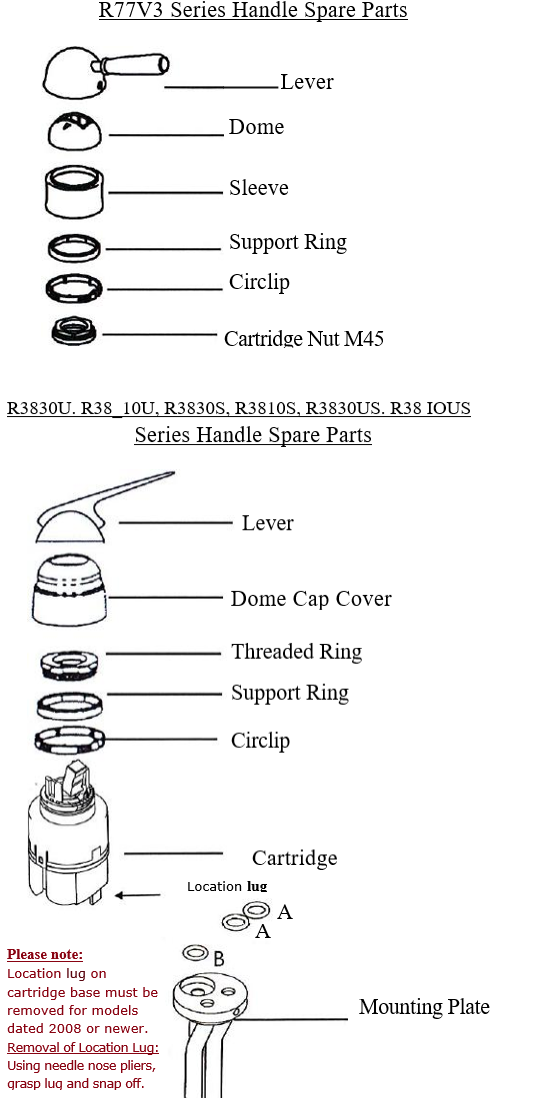

3. Soulevez le dôme et référez-vous au diagramme de la poignée de votre robinet pour retirer l'assemblage du couvercle de la cartouche.

4. Retirez l'écrou de la cartouche. Remarque :Marquez la position de l'écrou à l'aide d'un marqueur pour le remettre au même emplacement.

a. Les anciens modèles peuvent avoir un écrou de 45 mm. Les nouveaux modèles peuvent avoir
un écrou de 38 mm. Utilisez une clé à molette de 12 po ou un outil similaire.

5. Retirez la cartouche et tous les joints toriques. La cavité de laiton doit être vide. Le joint torique « B » doit être retiré.

6. Appliquez de la graisse sur les côtés et le dessus de la nouvelle cartouche pour une installation plus facile. La graisse est incluse.

7. Placez la cartouche dans le corps en veillant à ce que la sortie d'eau de la cartouche soit dans la bonne position.

a. Une fois en place, appuyez sur la cartouche pour pousser le crochet en place.

b. En cas de résistance, placez le levier sur la cartouche et mettez la cartouche en place.

8. Remettez l'écrou en place.

a.   Si vous avez du mal avec les filetages, retirez l'écrou et la cartouche. Remettez la nouvelle cartouche en place.

b.   Certains modèles peuvent nécessiter un écrou de rechange R946454. Veuillez appeler le bureau principal au 1 800 777 9762.

9. Serrez l'écrou. Si possible, serrez l'écrou jusqu'au point marqué précédemment.

10. Ouvrez l'alimentation d'eau avant d'installer le levier et le dôme. Effectuez un essai du fonctionnement.

a.   En cas de fuite, serrez l'unité ou repositionnez la cartouche.

b.   Si le levier est rigide, il se peut que l'écrou soit trop serré. Desserrez l'écrou avec précaution et inspectez la présence de fuites.

11. Après l'essai, remplacez toutes les composantes en inversant les étapes.
