Instructions d'installation C7005MKIT C3608.5KIT
Instructions pour remplacer l'actionneur de déviateur C7005 |
| Pendant le fonctionnement : lorsque le levier de contrôle fonctionne bien, mais que le robinet coule toujours, remplacer la cartouche de mélange comme suit. |
|
Préparation Outils nécessaires
Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure. |

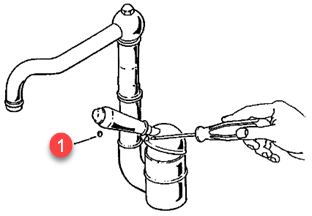

| 1. Enlevez le bouchon (1). |  |
2. Avec une clé Allen de 3 mm, décissez la vis de réglage du levier de contrôle (2) et enlever le levier. |
|
| 3. Enlevez le capucon du couvercle de l'écrou à oeil (3). |  |
4. Dévissez et enlevez l'écrou à oeil (4) qui maintient la cartouche. |
|

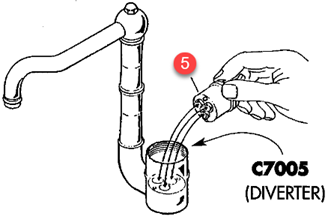

| 5. Enlevez la cartouche de mélange (5). |  |
6. Assemblez la nouvelle cartouche (5) dans le corps mélangeur à levier unique, en s'assurant qu'il est bien placé comme sur la figure. Réassemblez le mélangeur et serrez l'écrou à oeil (4) qui maintient la cartouche avec une force de 16 +/- 1 Nm, puis vérifiez que tout fonctionne bien. |  |
|
L'actionneur du déviateur - C7005 - est sous la cartouche. Un anneau blanc est au bas de la cavité. Utilisez une pince à bec effilé ou l'outil à retrait de vis (parfois inclus) pour visser au centre du piston en métal. Tirez vers le haut pour l'enlever. Nettoyez la zone, asséchez et poussez le nouvel actionneur de déviateur en place (avant d'assembler, lubrifiez le déviateur avec de la graisse). Réassemblez le mélangeur et serrez l'écrou à oeil (4). Vérifiez s'il y a des fuites. |
Nous contacter :Consommateurs canadiens : envoyez un courriel ou appelez 1-866-473-8442 Consommateurs américains : envoyez un courriel ou appelez 1-800-777-9762 |
 |
