US01, MZS01 installation de la vieille cartouche 401-124

Dernière mise à jour
Save as PDF

Le présent article explique l'installation de l'ancienne cartouche 401-124 (bleue ou grise).

Préparation :

Important : Coupez l'alimentation d'eau au robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure. Ces instructions s'appliquent aux anciens modèles de cartouches de couleur bleue ou grise seulement.

Outils recommandés : clé Allen de 2,5 mm, clé réglable

Instructions :

Image 1

Image 2

A. Couper l'alimentation d'eau.

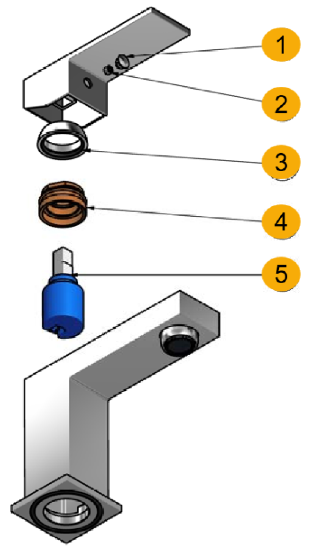

B. Retirer le bouchon à vis (1) et enlever la poignée en dévissant la vis Allen de 2,5 mm (2)

C. Retirer le dôme (3) en tirant délicatement dessus.

D. Dévisser l'écrou en laiton (4) et enlever la cartouche en tirant délicatement dessus.

E. Inspecter le joint torique (a), si nécessaire, le remplacer par le joint fourni avec la cartouche de rechange, puis remettre le joint torique dans l'écrou (comme indiqué sur l'image 1).

F. Remettre la cartouche (5) en place, en veillant à la positionner correctement (les deux crochets à l'arrière doivent être insérés dans les trous pré-marqués au bas du robinet).

G. Serrer l'écrou en laiton et remettre le dôme et la poignée en place.
