Remplacement d'une cartouche dans une valve XX43-XX83

Dernière mise à jour
Save as PDF

Cet article explique comment installer une cartouche coaxiale dans une valve XX43 (assemblage à une poignée) ou une valve XX83 (assemblage à deux poignées).

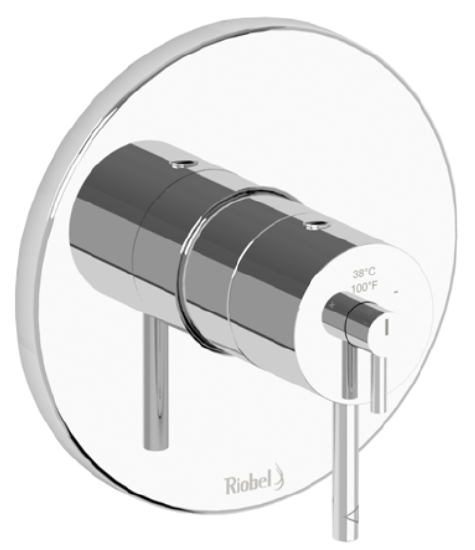

Une poignée

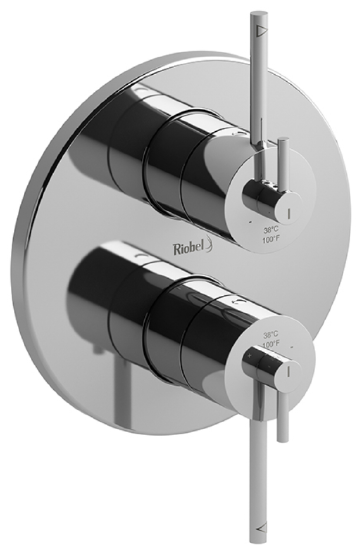

Deux poignées

Préparation :

Important : fermer l'alimentation d'eau au robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.

Outils recommandés : clé Allen de 2.5 mm, tournevis cruciforme et plat (si vous retirez la plaque), clé à molette, brosse douce

Instructions :

Étaper 1 - Identifier et démonter les poignées

Identification

Poignée volume : levier
Poignée température : levier
Capuchon de vis apparent : oui

Démonter

Identification

Poignée volume : levier
Poignée température : bouton
Capuchon de vis apparent : oui

Démonter

Identification

Poignée volume : levier, bouton ou croix
Poignée température : bouton
Capuchon de vis apparent : non

Astuce : pour retirer le bouton de température :

a) Pousser vers le bas

b) Soulever

Démonter

Étape 2 : enlevez la plaque (si vous fermez l'alimentation d'eau par les valves de service; si vous fermez l'alimentation d'eau principale de la maison, passez à l'étape 4).

Plaque sans les vis exposées

a) Retirer la plaque de finition

b) Dévisser les vis et retirer la plaque de dos

Plaque avec vis exposées

a) Dévisser le capuchon de vis

b) Dévisser les vis et retirer la plaque

Étape 3 : fermez l'alimentation d'eau par les valves de service

Valve d'assemblage une poignée XX43 À l'aide d'un tournevis à tête plate, tournez les valves de service 1/4 de tour pour les amener en position verticale. Ensuite, ouvrez le robinet pour viter toute eau résiduelle Le modèle de valve de service peut être différent de celui illustré ci-dessus, mais la façon dont elle s'ouvre et se ferme est la même.	Valve d'assemblage deux poignées XX83 À l'aide d'un tournevis à tête plate, visser complètement les valves de service. Elles seront accessibles de biais. Ensuite, ouvrez le robinet pour viter toute eau résiduelle **Les premiers modèles à double poignée n'avaient pas de valve sur le brut pour couper l'eau.

Étape 4 : retirer et nettoyer la cartouche

a) Dévisser l'écrou de maintien décoratif

b) Extraire la cartouche

Inspecter l'intérieur et le siège, enlever les débris et/ou le joint bleu et, si nécessaire, nettoyer avec une brosse à poils doux.

Vidangez la valve et les lignes en ouvrant légèrement les valves de service de chaque côté alternativement pendant 20 secondes (voir étape 3). Faites attention à ne pas vous brûler

Étape 5 : installer la cartouche

A) Vérifier en dessous que le joint bleu est présent et que les clapets anti-retour sont correctement positionnés.

B) Vérifier que les goupilles de positionnement 2 sont alignées avec les deux trous du siège de la valve. Une fois la cartouche installée, essayer de la tourner pour vérifier que les goupilles sont correctement positionnées dans les trous.

C) Maintenir la cartouche en place et visser l'écrou de retenue en s'assurant que les goupilles de positionnement restent en place dans les deux trous.

D) Visser l'écrou de retenue à fond et déplacer légèrement la cartouche de haut en bas et de droite à gauche pour s'assurer qu'elle est bien logée dans l'écrou.
