Comment régler une température maximale sur une valve à 2, 3 ou 4 voies

Dernière mise à jour
Save as PDF

Cet article explique comment régler la température d'une valve coaxiale à 2, 3 ou 4 voies de manière à ce qu'elle ne dépasse pas la température réglée.

Préparation :

Important : vous devrez ouvrir la valve pour mesurer et ajuster la température de l'eau. Veuillez prendre les précautions nécessaires.

Outils recommandés : clé Allen de 2,5 mm, thermomètre, un petit tournevis plat peut être nécessaire.

Instructions :

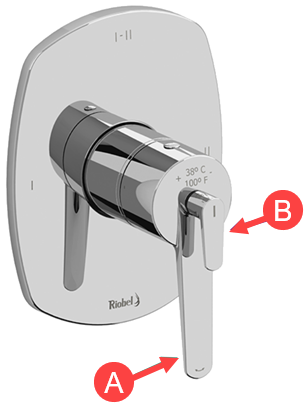

Étape 1 : ouvrez lentement l'eau à l'aide de la poignée de contrôle de volume (A) afin d'activer l'une des composantes. Veuillez prendre les précautions nécessaires.

Étape 2 : ouvrez la poignée de température (B) et utilisez le thermomètre pour mesurer la température de l'eau jusqu'au maximum souhaité. Une fois la température atteinte, fermez la valve à l'aide de la poignée de contrôle de volume (A) sans déplacer la poignée de température (B).

Étape 3 : retirez les poignées de contrôle de la température et de volume afin d'exposer l'extrémité de la cartouche. Pour plus d'informations sur les poignées, cliquez ici. Veillez à ne pas dévisser l'écrou de retenue qui maintient la cartouche en place.

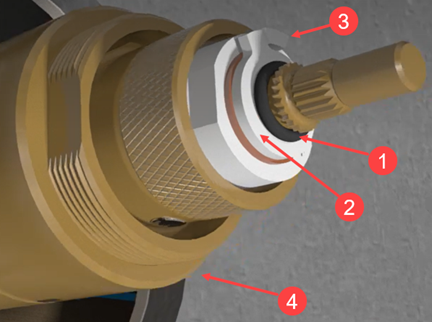

1 — Joint torique

2 — Bague de limiteur de température

3 — Bouchon de la cartouche

4 — Écrou de retenue (ne pas le dévisser)

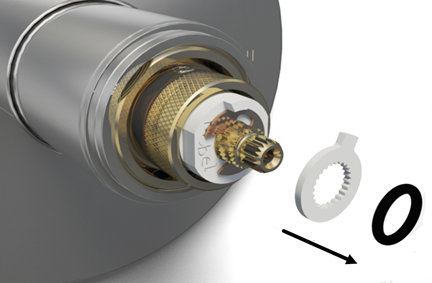

Étape 4 : à l'aide d'un petit tournevis ou en pinçant, faites glisser le joint torique (1) et retirez la bague du limiteur de température (2).

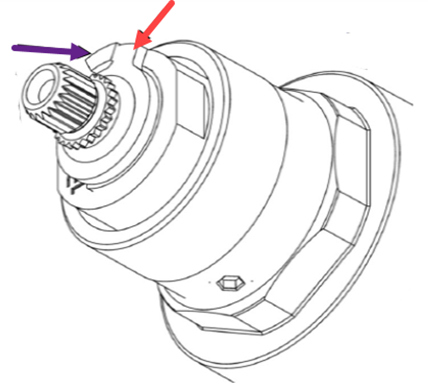

Étape 5 : repositionnez la bague du limiteur de température avec la languette (flèche rouge) reposant sur le bouchon de la cartouche (flèche violette), de sorte que vous ne puissiez plus la tourner dans le sens antihoraire (vers le chaud). Il s'agit de la température la plus élevée que la valve peut fournir.

Étape 6 : remettez le joint torique et les poignées en place.
