Genius : comment remplacer l'assemblage du panneau électronique-thermistor

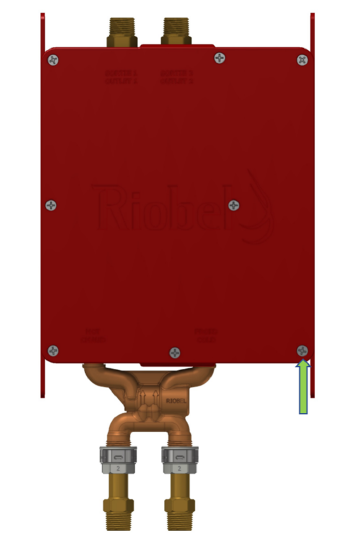

1 — DÉVISSEZ LES 8 VIS DE LA BOÎTE ROUGE.

2 — LE FIL DU THERMISTOR SERA INSTALLÉ SUR LE NOUVEAU PANNEAU ÉLECTRONIQUE AVEC LES FILS DE LA BATTERIE. ASSUREZ-VOUS QUE LE PETIT JOINT TORIQUE (FLÈCHE VERTE) EST PRÉSENT. DANS LE CAS CONTRAIRE, PRENEZ CELUI DE VOTRE ANCIEN THERMISTOR.

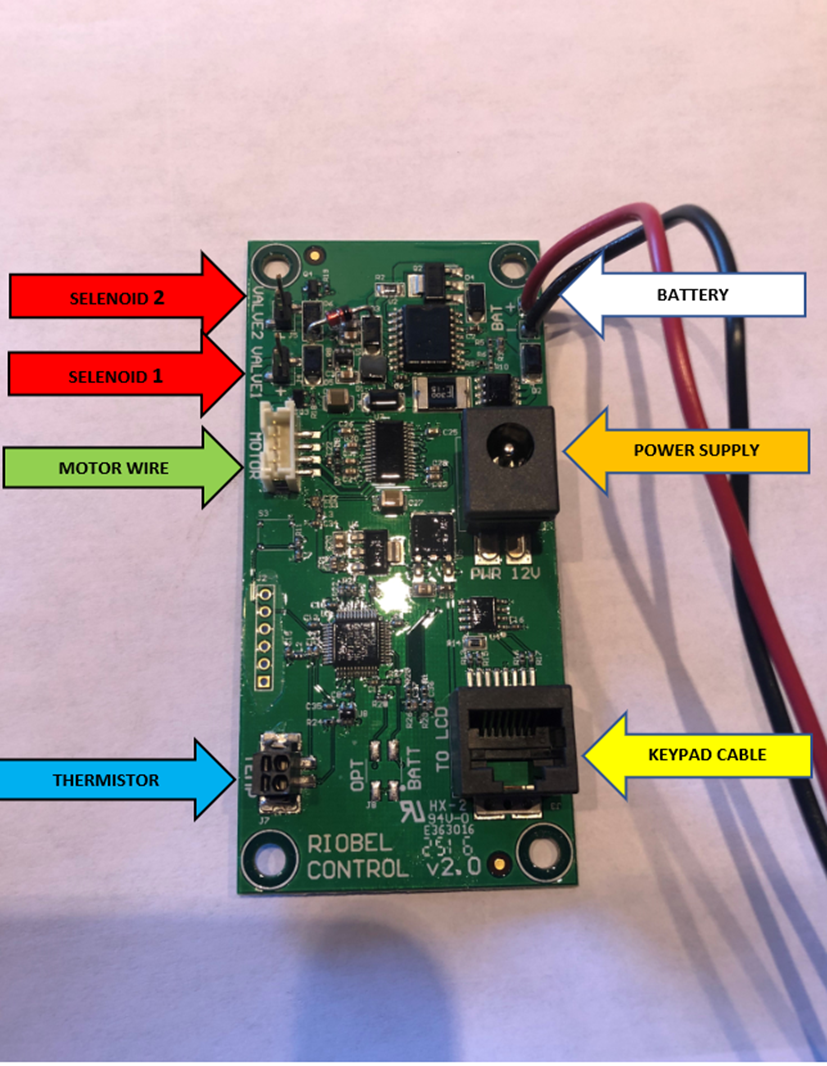

3 — POUR RETIRER L'ANCIEN PANNEAU ÉLECTRONIQUE, VOUS DEVEZ :

a. DÉVISSER L'ÉCROU EN CUIVRE DU THERMISTOR DU MOTEUR À L'AIDE D'UNE PINCE (FLÈCHE BLEUE).

b. DÉCONNECTER LES 2 SOLÉOÏDES (FLÈCHE ROUGE).

c. DÉBRANCHER LE FIL DU MOTEUR (FLÈCHE VERTE).

d. DÉBRANCHER L'ALIMENTATION ÉLECTRIQUE (FLÈCHE ORANGE).

e. DÉBRANCHER LE FIL DU PAVÉ NUMÉRIQUE (FLÈCHE JAUNE).

f. DÉBRANCHER LES 2 CONNECTEURS DE LA BATTERIE (FLÈCHE BLANCHE).

g. RETIRER LES 4 VIS QUI MAINTIENNENT LE PANNEAU DANS LA BOÎTE ROUGE.

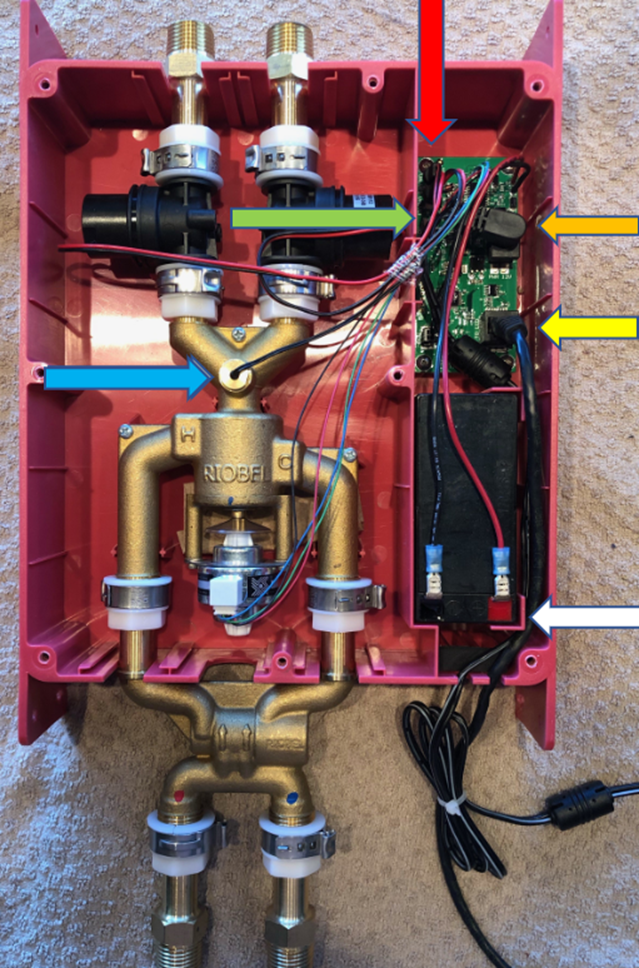

**VOIR L'IMAGE DU PANNEAU ÉLECTRONIQUE ÉLARGI POUR IDENTIFIER L'EMPLACEMENT DES CONNEXIONS**

4 — EFFECTUEZ LES ÉTAPES À L'ENVERS POUR INSTALLER LE NOUVEAU PANNEAU ÉLECTRONIQUE. ÉVITEZ DE RETIRER LE FIL DU THERMISTOR DU NOUVEAU PANNEAU ÉLECTRONIQUE CAR IL EST TRÈS DIFFICILE À RÉINSTALLER **ASSUREZ VOUS QUE LE SOLÉNOÏDE GAUCHE EST CONNECTÉ À LA CONNEXION INFÉRIEURE (VALVE 1) ET QUE LE FIL ROUGE EST SUR LE CÔTÉ + ET LE NOIR SUR LE CÔTÉ -. IL EN VA DE MÊME POUR LES 2 CONNEXIONS DE LA BATTERIE : LE ROUGE VA AVEC LE ROUGE.
