Remplacement de la poignée monotrou Ciclo
|
Cet article vous expliquera étape par étape comment remplacer la poignée du robinet monotrou Ciclo. |
Préparation : |
Important : fermer l'alimentation d'eau au robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.
- Outils recommandés : clé Allen de 2.5 mm, tournevis cruciforme
Pièces de remplacement (le fini et la texture peuvent varier) : |
| Voici les pièces de remplacement (le fini et la texture peuvent varier) : |
|
1. Bague de Vernier
|
2. Poignée de remplacement
|
||
Instructions : |
|
1. RETIRER la vis Allen de la poignée 2.5 mm, la vis et la bague sur l'interface de la cartouche et JETER avec l'ANCIENNE POIGNÉE. |
|
|
|

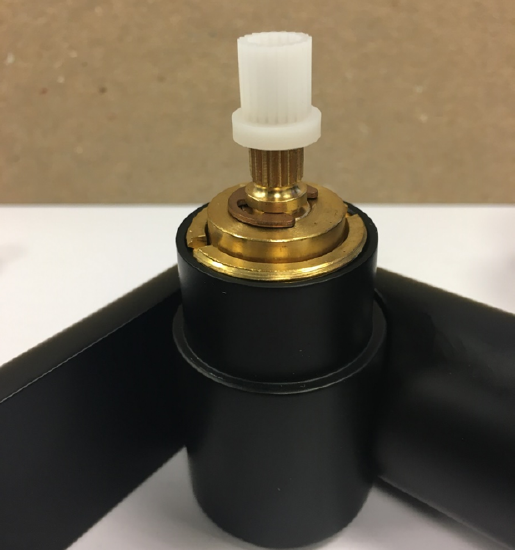

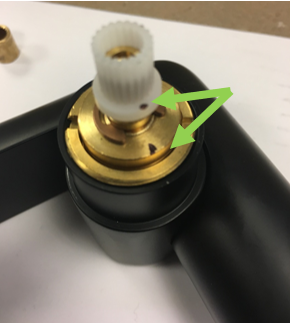

2. Insérer la bague Vernier sur la cartouche (pas complètement) et marquer un point de référence (flèches vertes) |
|
|
|
|
3. Insérer la poignée sur la bague Vernier (pas complètement) pour vérifier la position pour l'installation finale**. |
 |
| **L'installation finale de la Poignée/ Vernier est l'AJUSTAGE SERRÉ. Vous devez vous assurer de l'alignement AVANT d'insérer complètement la poignée sur la bague de Vernier | |
|
4. VÉRIFIEZ la position en tournant la cartouche de la position complètement fermée à complètement ouverte et de nouveau en complètement FERMÉE, puis vérifiez la position d'alignement.
|
Position finale parfaitement alignée, passez à l'étape 6  |
Position finale mal alignée, passez à l'étape 5  |
|
5. Seulement si elle n'est pas parfaitement alignée, retirez la poignée et faites TOURNER la bague de Vernier (dans ce cas, la bague Vernier a été tournée de {[# 1]}/2 tour pour compenser le désalignement. |

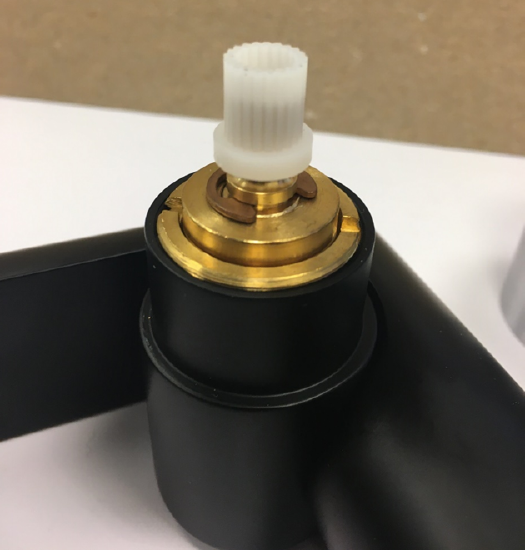

Position initiale
|
Rotation de 1/2 tour
|
|
6. Une fois l'alignement parfait obtenu, appuyez à fond sur la poignée sur la bague de Vernier, maintenez la poignée en place en serrant la vis de blocage puis insérez le capuchon à vis. |
 |
 |
 |
