Instructions du déviateur de l'ensemble de cartouches U.5542

Dernière mise à jour
Save as PDF

Préparation :

Outils requis : clé à molette, petit tournevis à fente, brosse à dents rigide, vinaigre, papier sablé grain 200. Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure.
Instruction :
ENSEMBLE U.5542 CART	U.5542R U.5383 *Le corps de l'U.5383 est illustré pour cette instruction. Le U.5542 est en laiton brut et sera entretenu dans le mur.*
1. À l'aide de la clé à molette, retirer délicatement la petite vis située à l'extrémité de la poignée. Faire tourner la vis dans le sens antihoraire pour la retirer.	2. Dévisser manuellement la cloche en tournant dans le sens antihoraire.
3. À l'aide d'une clé à molette, tournez le capuchon du déviateur dans le sens antihoraire pour le retirer complètement.	4. À l'aide d'un petit tournevis, retirer le clip en C situé sur la partie supérieure du capuchon du déviateur. Retirer l'adaptateur de vernier en plastique à la main en tirant dessus.

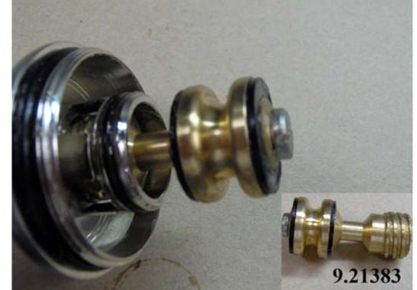

5. Tourner les 9.21383 dans le sens antihoraire pour les retirer	6. Pousser vers le bas les 9.21384 pour les retirer de la partie inférieure du capuchon du déviateur.
7 Nettoyer avec une brosse à dents rigide et du vinaigre, enlever tout dépôt minéral avec du papier sablé humide/sec de grain 200 (non illustré) Regraisser.	8. Nettoyer et regraisser la valve de la même manière qu'à l'étape 7 pour les bouchons.
9. Pousser sur le 9.21384 au maximum.	10. Repousser le clip en C dans la rainure inférieure du 9.21384. Remettre en place l'adaptateur de vernier.
11. Le replacer dans le fond du capuchon du déviateur, tourner dans le sens horaire jusqu'à ce qu'il s'arrête.	12. Replacer le capuchon du déviateur dans le corps du déviateur et le serrer dans le sens horaire à l'aide d'une clé à molette jusqu'à ce qu'il s'arrête.
13. Remettrez le dôme en place en le vissant dans le sens horaire jusqu'à ce qu'il soit bien serré. Remettre la poignée en place, puis la vis en tournant dans le sens horaire jusqu'à ce qu'elle soit bien serrée (une clé à molette peut être nécessaire pour serrer la vis).	14. Note : s'assurer que l'installation finale ressemble à ceci, la poignée du déviateur doit être sur la droite et pointer vers le haut, et la sortie du boyau de la douchette à main doit être sur le côté gauche et pointer vers le bas.
