Échange d’inserts de poignée

  1. Dernière mise à jour
  2. Save as PDF
Cet article explique comment permuter entre les inserts en métal et en porcelaine sur les garnitures thermostatiques et à pression équilibrée de 1/2 po pour la collection Georgian Era et Edwardian.

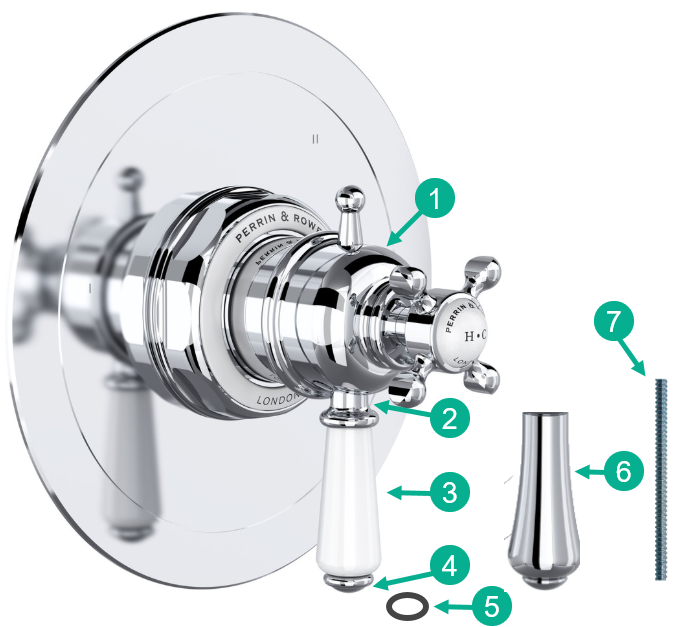

  1. Récepteur de poignée
  2. Entretoise en métal
  3. Insert en porcelaine
  4. Capuchon fileté
  5. Entretoise torique
  6. Insert en métal
  7. Goujon en métal



Démontez l’insert de votre poignée

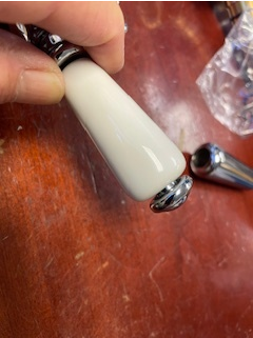

  1. Dévisser le capuchon fileté (4)
  2. Insert rétractable (3 ou 6)
  3. Entretoise rétractable en métal (2)
  4. Dévisser le goujon en métal (7)

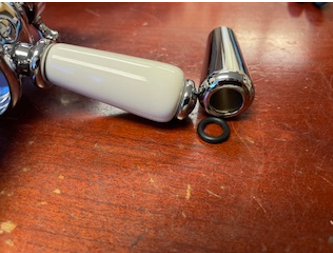

  1. Jetez l’entretoise du joint torique si vous passez d’un insert en métal à un insert en porcelaine. Il n’est pas nécessaire pour l’insert en porcelaine.
Assemblez l’insert de votre poignée

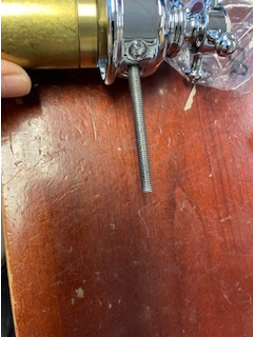

  1. Vissez d’abord le goujon en métal (7). Le goujon ne doit être vissé que de 3 tours, pas plus.
    • Remarque : si vous placez d’abord les composantes sur le goujon, le goujon n’entrera pas assez loin dans le récepteur.


  1. Montez l’entretoise en métal (2) et insérez-la (3 ou 6)

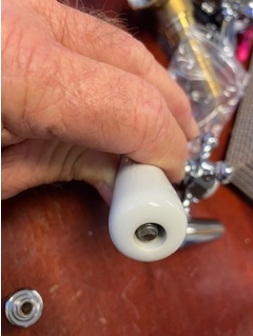

    • Remarque : Le goujon métallique (7) doit être au niveau du bord de l’insert (3 ou 6)

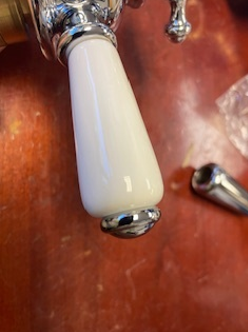

  1. Visser le capuchon fileté (4)


  1. Vous pouvez utiliser de la colle lock tite de force moyenne pour fixer l’assemblage.
