Remplacement de l'ensemble de joints toriques Edwardian Series

Indication : L'ensemble de joints toriques doit être remplacé en cas de fuite entre les sections verticales et horizontales du bec pivotant, d'une fuite par le haut ou le bas de la tige mécanique, ou d'une fuite de la base de la section verticale du bec.


Modèles touchés

• Robinets de cuisine : U.4739, U.4741, U.4746, U.4747, U.{[ #4]}, U.4751, U.4755, U.4756, U.4763, U.4764, U.4759, U.4761, U.4766, U.4768, U.4769, U.{[# 15]}, U.4771, U.4775, U.4776
• Robinets de lavabo : U.3720, U.3721, U.3723, U.3724

Les instructions ci-dessous comprennent des détails sur l'entretien des robinets de cuisine et de lavabo.

1. Coupez l'eau du robinet
2. Retirez le grand clou décoratif
   • Pour retirer la pointe décorative, enveloppez-le dans un chiffon doux ou un essuie-tout, puis dévissez-le avec précaution à l’aide d’une clé à molette.

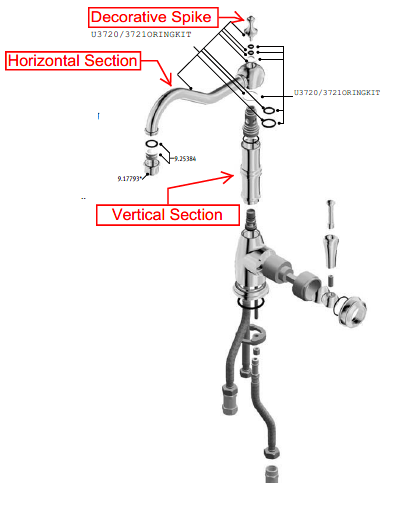

3. Retirer la partie horizontale du bec

4. À l'aide d'un cure-dent ou d'une aiguille, retirez les deux rondelles en plastique et les quatre joints toriques de la connexion pivotant

5. À l'aide du schéma 2, remplacez les joints toriques et les rondelles en plastique.

   1.    Insérerz la nouvelle grande rondelle en plastique « A » dans la rainure inférieure de la section verticale
   2.    Poussez le joint torique « B » de 15/16 po puis le joint torique « B » de 3/4 po dans leurs encoches sur le joint pivotant.
   3.    Poussez les petits joints toriques « B » sur la pointe décorative
   4.    Placer la petite rondelle en plastique « D » dans la rainure au bas de la pointe décorative
   5.    Enduissez de graisse les joints toriques et remettez en place la partie horizontale du bec
   6.    Serrez la pointe décorative à la main, enveloppez-la dans un essuie-tout ou un chiffon doux, puis serrez-la avec la clé à molette, ne serrez pas trop la pointe décorative

6. Si votre robinet fuit à la base de la section verticale du bec, dévissez la section verticale du bec et remplacez le joint torique 1 1/8 po, puis remettez le bec en place.

1 Coupez l'eau du robinet
2. Retirer le bouton mécanique de la tige du déviateur.

a. Pour retirer le bouton mécanique : tirez le
    bouton mécanique vers le haut et, tout en tenant la tige
    du déviateur, dévissez le bouton à la main.
    enveloppez l'écrou de compression dans un chiffon doux
    ou une serviette en papier et et dévissez-le
    avec précaution à l'aide de la clé à molette.

3 Retirer la partie horizontale du bec
À l'aide d'un cure-dent ou d'une aiguille, retirez les deux
 rondelles en plastique et les quatre joints toriques de la connexion
 pivotante
5. Utilisez le schéma ci-dessous pour remplacer les joints toriques et les rondelles
 en plastiques

   a. Insérez la nouvelle grande rondelle en plastique « A » dans le
    rainure inférieure de la section verticale
   b. Poussez le joint torique « B » de 15/16 po puis le joint torique « B » de 3/4
    dans leurs encoches sur le joint pivotant
   c. Poussez les deux petits joints toriques « C » sur la tige mécanique
  d. Placez la petite rondelle en plastique « D » dans la rainure
    au bas d de l'écrou de compression
   c. Enduissez de graisse les joints toriques et remettez en place la partie horizontale
    du bec
  f. Serrez l'écrou de compression à la main, puis l'enveloppez-le
    dans une serviette en papier ou un chiffon doux, serrez
    à l'aide d'une clé à molette, ne serrez pas trop la pointe décorative
    ou l'écrou de compression

6. Si un robinet de lavabo fuit au niveau de l'écrou à faible compression, déconnectez l'ensemble de la tige mécanique et retirez l'écrou à compression inférieure à l'aide d'une petite clé à molette. Retirez les deux petits joints toriques de la base du robinet et glissez les deux nouveaux en place. Revissez l'écrou de compression inférieur et serrez-le avec une petite clé à molette.
