Instructions du déviateur 9.26500
Outils requis :Clé Allen 4 mm, pince ou la pince multiprise et petit tournevis plat.
Préparation :Coupez l'alimentation d'eau du robinet : Important : coupez l'alimentation d'eau du robinet avant de commencer. Vous pouvez soit fermer l'alimentation principale à la maison ou fermer les valves d'arrêt si le robinet est doté de ces valves. Ensuite ouvrez le robinet de nouveau pour vider toute eau résiduelle. À défaut de le faire, cela peut causer une inondation ou une blessure. |
 |
|
1. Retirez la vis de blocage à l'arrière du robinet de bain à l'aide d'une clé Allen de 4 mm Retirez le bec du corps du robinet de bain. |
 |
 |
|
2. Retirez l'écrou de la poignée du déviateur |
 |
 |
|
3. Retirez la poignée du déviateur. |
 |
 |
|
Retirez la tige en laiton et la valve tombera par le trou au bas du robinet de la baignoire |
 |
 |
|
5. Séparer l’écrou de compression de la cartouche en laiton. |
 |
 |
|

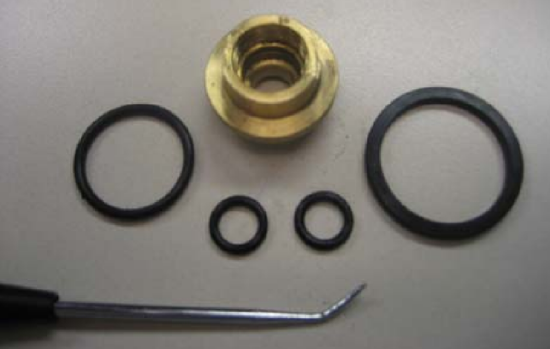

6. Retirez les joints toriques et la large bague en plastique noir Remplacez le grand joint torique par le nouveau. Laissez cette unité démontée. |
 |
|
7. Placez la nouvelle valve vers le haut à l'intérieur du robinet de la baignoire exposé, côté conique vers le haut. Avec le trou de placement de la tige du déviateur vers l’extérieur. |
 |
 |
|
8. Insérez la tige du déviateur dans le trou de la valve |
 |
 |
|
9. Enfilez la cartouche en laiton sur la tige du déviateur. Placez la grande bague en plastique noir sur la cartouche en laiton. |
 |
10. Faites glisser les deux petits joints toriques sur la tige du déviateur. |
 |
|
11. Faites glisser l'anneau en plastique blanc de l'écrou de compression sur la tige du déviateur. |
 |
12. Utilisez l'écrou de compression pour mettre en place l'anneau en plastique blanc et les deux joints toriques en caoutchouc. Ensuite, vissez l'écrou de compression jusqu'à ce qu'il soit bien serré. |  |
|
13. Retirez le joint torique du bec de bain et remplacez-le par un nouveau joint torique. |
 |
 |
|
14. Poussez le bec verseur de la baignoire vers le haut dans le corps du robinet de remplissage de la baignoire exposé et serrez-le avec la vis de blocage. Le bec de la baignoire ne bougera plus une fois qu’il aura été complètement serré. |
 |
 |
|
15. Remontez la poignée. |
 |
 |
